가스터빈 블레이드 열전달 기술은 단순히 한 산업의 이야기로 끝나지 않아요. 항공, 발전, 군수, 드론, 심지어 우주항공 분야까지 모두 깊이 연관된 핵심 기술이죠. 이 블레이드는 초고온 환경에서도 구조를 유지하면서 계속 회전해야 하기 때문에, 내부 냉각 시스템은 필수예요.
그중 핀핀(pin-fin) 배열은 내부 냉각을 위한 가장 일반적이고 효율적인 방식 중 하나입니다. 하지만 최근에는 핀핀 배열만으로는 부족하다는 인식이 생기면서, 엔드월에 리브(rib) 구조를 도입해 유체 흐름을 제어하고, 열전달을 더욱 강화하려는 연구들이 활발하게 진행되고 있어요.
이번 블로그에서는 바로 이 핵심 요소—가스터빈 블레이드 열전달을 향상시키기 위한 핀핀+리브형 엔드월 설계에 대해 아주 쉽게, 아주 디테일하게 풀어보겠습니다!
1. 가스터빈 블레이드 열전달의 핵심, 핀핀 냉각이란?
핀핀은 단순한 돌기가 아니다
핀핀(pin-fin) 냉각이란 블레이드 내부 채널에 작은 돌기 형태의 핀들을 배열해 열전달 면적을 늘리고, 난류를 유도하여 열을 효과적으로 식히는 방식이에요. 이 방식은 단순한 유동보다 훨씬 많은 열을 벽면에서 가져갈 수 있어요.
열전달 효율을 좌우하는 핵심 변수들
- 핀의 높이(H)
- 핀 사이의 간격(S)
- 배열 방식 (정렬 vs 스태거드)
- 핀의 단면 형태 (원형, 타원형, 다이아몬드형 등)
특히 스태거드 배열은 열전달 성능이 우수한 걸로 알려져 있어요. 유체가 흐를 때 마다 돌기에 부딪히며 난류가 생성되기 때문이죠.
한계점도 분명하다
하지만 핀만으로는 해결되지 않는 한계도 있어요. 특히 핀 뒤에 생기는 wake vortex(후류 와류)는 유체의 운동 에너지를 잃게 하고, 해당 영역의 열전달을 방해하게 됩니다.
2. 리브형 엔드월이 가스터빈 블레이드 열전달에 주는 파격적 변화

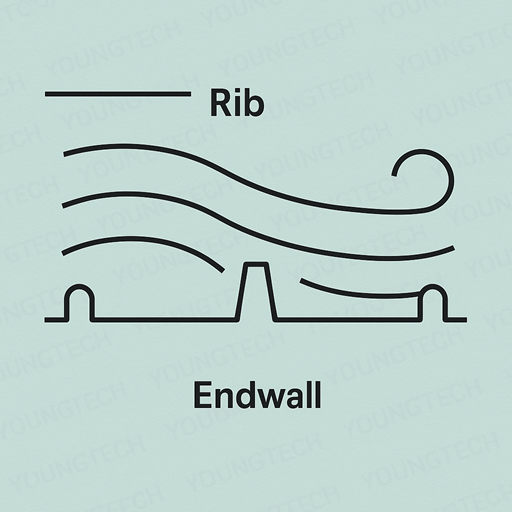

유체 흐름을 바꾸는 ‘리브의 마법’
리브는 벽면에 설치된 돌기예요. 이 돌기가 단순히 면적만 늘리는 게 아니라, 유체 흐름을 휘어지게 하거나 회전시키는 역할을 하죠. 덕분에 말굽 와류(Horseshoe vortex) 같은 강한 난류 구조가 생기고, 이 난류가 벽면과 핀에 더 자주 부딪히게 돼요.
실험으로 입증된 성능 차이
- 누셀트 수(Nu) : 78% → 96%
- 열전달 효율 지수(HTEI) : 60% → 73%
리브 하나 넣었을 뿐인데 이 정도 차이면, 실제 산업에서 적용될 때 블레이드의 내구성과 출력 효율 모두에 큰 영향을 줄 수 있어요.
단순히 ‘많이’가 아니라 ‘어디에’, ‘얼마나’, ‘어떻게’
리브를 추가하는 것 자체보다 더 중요한 건, 그 형상과 위치예요. 이게 다음 항목에서 아주 중요한 요소로 작용합니다.
3. 리브의 높이(Hr/H)는 가스터빈 블레이드 열전달을 어떻게 바꾸나?
리브 높이 증가 → 와류 강화 → 열전달 증폭?
실험에서는 Hr/H를 5%에서 20%까지 바꿔가며 테스트했어요. 그 결과 10%일 때가 가장 효율이 높았어요. 왜 그럴까요?
- 5% 이하 : 리브 효과가 미미해 와류도 작고, 열전달에 큰 영향 없음
- 10% : 와류 생성이 활발하고, 흐름이 부드럽게 교란되며 열전달 극대화
- 20% 이상 : 와류는 강해졌지만 압력 손실도 커져버림. HTEI 하락
결론: 높이는 ‘적절히’, 10%가 마지노선
리브는 너무 크면 유체 흐름을 막아버려요. 유체가 흘러야 할 길이 좁아지고 압력은 높아지고, 결국 열전달 효율은 감소하죠. 그러니까, 적절한 높이가 열쇠예요.

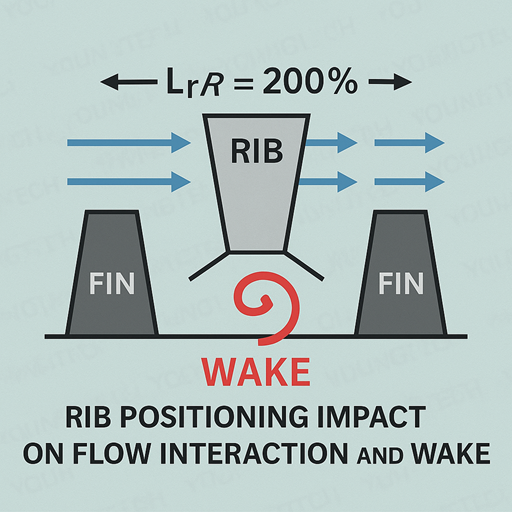

4. 리브 위치(Lr/R)의 차이가 만드는 가스터빈 블레이드 열전달의 변화
리브의 위치는 와류의 ‘타이밍’을 결정한다
리브가 핀핀 사이에서 어디에 놓이느냐에 따라, 유체가 리브를 만나는 시점이 달라져요. 이게 왜 중요하냐면, 유동이 핀과 리브를 교대로 만나며 난류를 형성해야 가스터빈 블레이드 열전달 성능이 극대화되기 때문이에요.
- Lr/R = 200%일 때 : 리브와 핀의 위치가 가장 이상적으로 배치됨 → 와류 형성 최적
- 150% 또는 250%일 때 : 리브가 너무 가깝거나 멀어서 흐름과 상호작용 타이밍이 어긋남 → 열전달 효율 감소
실제 실험 결과도 동일
Lr/R이 200%일 때, 누셀트 수와 HTEI 모두 최고치를 기록했어요. 즉, 단순히 리브를 넣는 것보다, 정확한 위치 조절이 핵심이라는 말이에요.

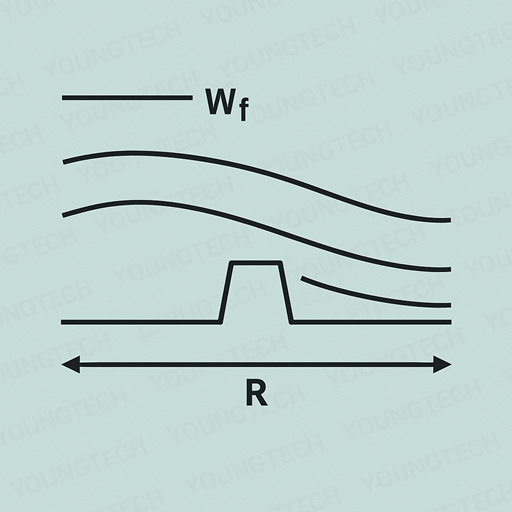

5. 리브 전방 너비(Wf/R)가 유동 분포와 열전달에 미치는 영향
유체는 앞이 넓으면 회피하고, 좁으면 부딪힌다
Wf는 리브의 앞쪽 너비를 말해요. 이 부분이 너무 넓으면 유체가 그쪽을 피해가고, 너무 좁으면 효과적인 난류 형성이 어려워져요. 최적값은 Wf/R = 18.75%로 도출됐어요.
- 6.25%일 때 : 너무 좁아서 와류 형성이 약함
- 43.75%일 때 : 너무 넓어서 흐름이 리브를 피함
- 18.75%일 때 : 유체가 강하게 리브에 부딪히며 와류 극대화
성능 변화 수치
- HTEI +0.4%
- Nu +1.13%
사소해 보일 수 있지만, 발전용 고출력 터빈에서는 이 1%가 출력 효율을 수십 kW 단위로 좌우할 수 있어요.

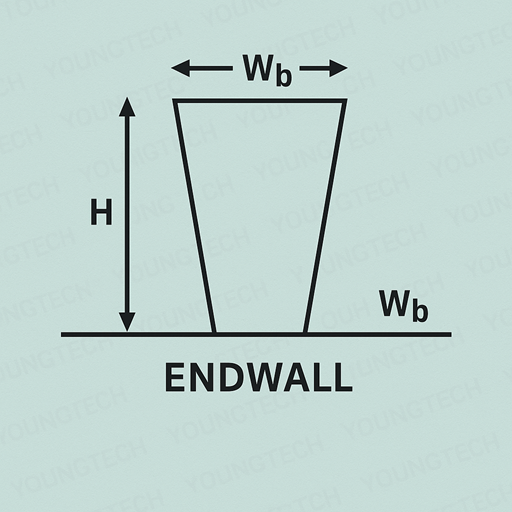

6. 리브 후방 너비(Wb/R)는 핀핀 후류 정리에 핵심 역할
후방 너비는 ‘wake vortex’를 정리하는 열쇠
리브 뒤쪽의 너비(Wb)가 넓어지면, 유체가 더 넓게 퍼지며 wake vortex를 효과적으로 제거할 수 있어요. 특히 핀핀 뒤쪽 저속 영역의 난류가 깔끔하게 정리돼 가스터빈 블레이드 열전달이 훨씬 안정적이 됩니다.
- 최적값: Wb/R = 31.25%
- HTEI +1.3%, Nu +2%
Wb가 너무 좁으면 유체가 뒤로 몰리며 열교환 없이 흘러가고, 너무 넓으면 난류가 분산되어 열전달 밀도가 낮아져요. 이 31.25%가 균형점이죠.

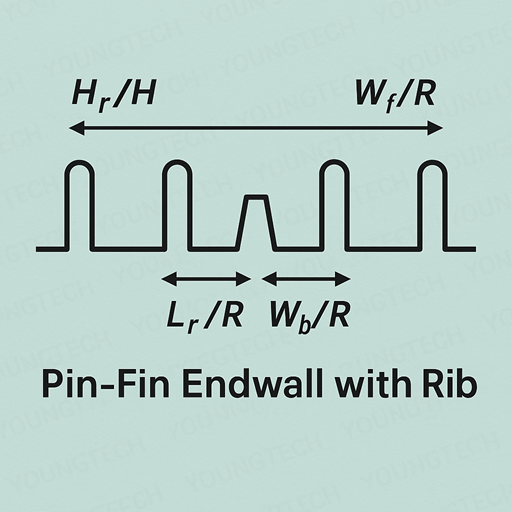

7. 최적 조합 설계 정리 : 가스터빈 블레이드 열전달 설계 가이드라인
모든 변수를 통합한 최고의 조합
| 항목 | 최적값 | 성능 향상 수치 |
| 리브 높이 | Hr/H = 10% | HTEI 최대값 1.4 도달 |
| 리브 위치 | Lr/R = 200% | Nu, HTEI 모두 최고 |
| 전방 너비 | Wf/R = 18.75% | Nu +1.13%, HTEI +0.4% |
| 후방 너비 | Wb/R = 31.25% | Nu +2%, HTEI +1.3% |
이 조합은 단순히 실험실에서 그치는 게 아니에요. 실제 가스터빈 설계에 적용하면 연료 효율, 부품 수명, 유지보수 비용 모두를 개선할 수 있어요.
8. 가스터빈 블레이드 열전달 성능, 이제 정밀 설계의 시대
이 연구가 보여주는 건 단순해요. 단순히 핀핀만 설치한다고 끝이 아니고, 그 주변 환경인 엔드월 설계까지 포함해야 진짜 효율이 나온다는 거예요. 그리고 그 설계는 수치적으로, CFD와 실험을 통해서만 정밀하게 찾을 수 있어요.
가스터빈 블레이드 열전달 최적화는 더 이상 ‘감’으로 하는 게 아니라, 리브의 높이·위치·너비 조합을 수치적으로 튜닝해서 최고의 설계를 뽑아내야 하는 정밀한 작업이 된 거죠.
앞으로는 인공지능을 활용한 자동화된 최적화 설계나, 비정형 리브 구조, 재료에 따른 열전달 특성 변화 같은 차세대 열전달 설계 기술이 활발해질 것으로 예상돼요.
