요즘 구조 설계를 이야기할 때 절대 빠지지 않는 키워드가 있다면 바로 ‘강철 이중층 그리드 구조의 토폴로지 최적화’야. 특히 재료는 줄이되 성능은 유지하거나 오히려 더 좋게 만들 수 있다면, 그건 설계자에게 엄청난 성과지. 그런데 말처럼 쉽진 않아. 구조물이 복잡할수록 경우의 수는 폭발적으로 늘어나고, 정해진 시간 안에 ‘진짜 좋은 설계’를 찾는 건 마치 바늘 찾기 같거든.
이번 포스트에선 그 어려운 일을 해낸, 그것도 훨씬 더 똑똑하게 해낸 알고리즘 CA-SA (Cellular Automata – Simulated Annealing)에 대해 이야기해볼게. 주제는 조금 전문적일 수 있지만, 최대한 쉽게 설명해볼게.
우리 같이 한번 살펴보자!
1. 강철 이중층 그리드 구조, 이게 뭐라고 중요한데?

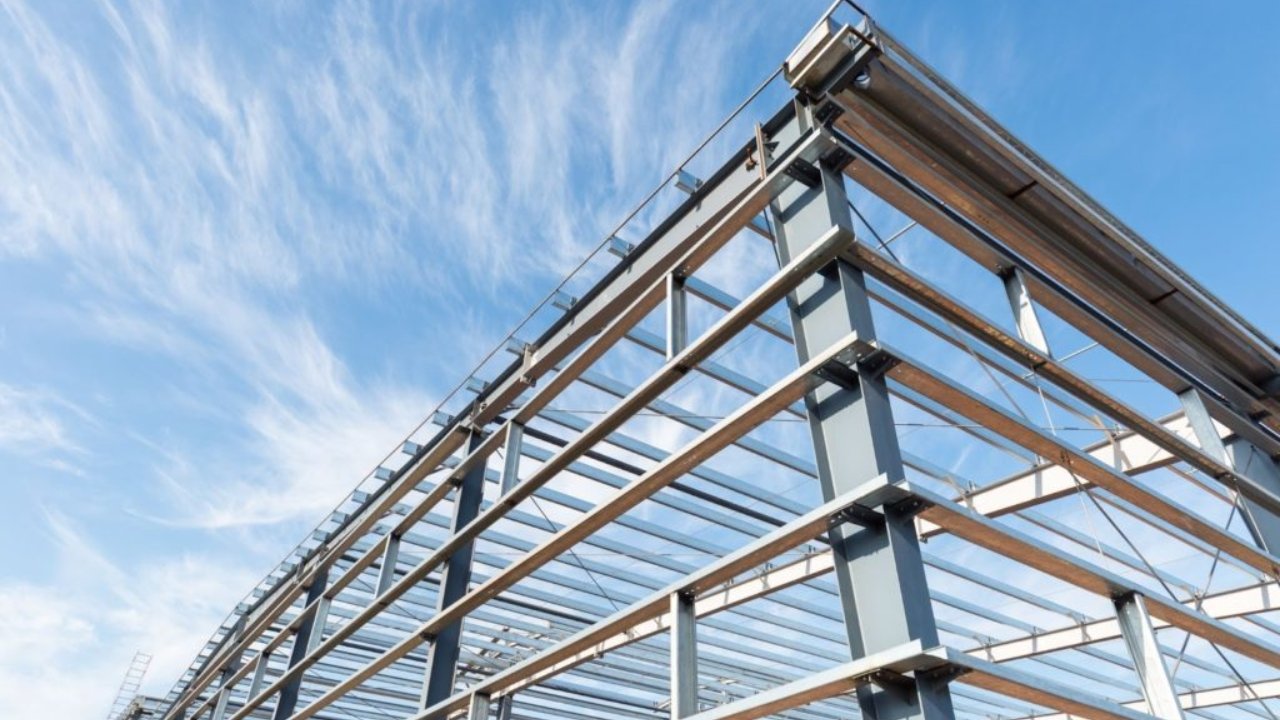

먼저 구조부터 이해하자. 강철 이중층 그리드(Steel Double-Layer Grid, SDLG) 구조는 말 그대로 상하 격자 구조로 된 복층 철골 구조야. 위쪽 격자, 아래쪽 격자, 그리고 그 둘을 잇는 대각선 부재들로 구성돼.
이 구조는 대형 지붕 구조, 공항, 체육관, 전시센터 등에서 자주 쓰여. 이유는 간단해. 튼튼하면서도 넓은 공간을 지탱할 수 있기 때문이지. 하지만 부재 수가 많고 연결도 복잡하다 보니, 어디를 자르고 어디를 남겨야 할지, 그리고 각 부재는 어떤 크기로 할지 결정하는 게 진짜 골치 아파.
여기서 중요한 설계 포인트가 바로 ‘토폴로지 최적화’와 ‘사이징 최적화’야.
- 토폴로지 최적화 : 어떤 부재를 없애고 어떤 부재를 남길 것인지 결정
- 사이징 최적화 : 남긴 부재의 단면(두께나 지름 등)을 얼마로 할 것인지 결정
즉, ‘무게를 줄이면서도 구조 성능은 보장해야 한다’는 아주 고차원적인 퍼즐이야.
2. 기존 방법 : 시뮬레이트 어닐링(SA)이 뭔데?
이런 복잡한 문제를 풀기 위해 예전부터 쓰이던 방법 중 하나가 시뮬레이트 어닐링(Simulated Annealing)이야. 이름부터 생소하지? 원래는 금속의 열처리 과정에서 온도를 서서히 낮춰 결정 구조를 안정화시키는 원리를 모방한 거야.
이 방식은 처음엔 설계 변경을 자유롭게 허용하다가, 시간이 지날수록 점점 덜 바꾸면서 좋은 해를 찾아가는 식이지. 이걸 구조물 설계에 적용하면, 처음엔 다양한 설계들을 시험해보다가 점점 좋은 설계만 남겨나가면서 최적해에 도달하는 거야.
하지만 문제는 있어. 이 방식은 운이 나쁘면 지역 최적해에 갇힐 수 있다는 거야. 쉽게 말해, 좋은 줄 알고 선택했지만, 더 좋은 게 있었는데 못 보고 지나친 경우지.
3. 그래서 나온 신개념! CA-SA 알고리즘
여기서 나온 게 오늘의 핵심, CA-SA (Cellular Automata + SA)야. 기존 SA에 셀룰러 오토마타(CA)라는 개념을 붙여 더 강력하게 만든 거야.
셀룰러 오토마타는 뭐냐면?
CA는 원래는 생물 군집, 유전자 패턴, 자연현상 등을 시뮬레이션할 때 쓰이던 모델이야. 공간을 격자로 나누고, 각 셀에 상태를 넣어놓은 다음, 그 셀과 주변 셀 정보를 가지고 상태를 업데이트하는 방식이지.
이번 연구에서는 각 셀에 하나의 설계안을 넣었고, 무작위로 선택한 셀과 그 주변 셀들을 비교해서 ‘지역 리더(Local Leader)’를 정해. 이 리더는 현재 가장 좋은 설계 중 하나고, 다음 후보를 만들 때 참고자료로 쓰여. 이 과정을 통해 단순히 무작위 탐색하는 기존 SA보다 훨씬 ‘생각이 있는’ 설계를 해낼 수 있게 되는 거야.
4. 실험 : 10×10, 20×20 SDLG를 최적화해봤다!
연구진은 이 알고리즘을 10×10과 20×20 사이즈의 SDLG 구조에 적용해봤어. 참고로 이 구조들은 각각 수백에서 수천 개의 부재와 수십 개의 설계변수를 가지고 있어. 그냥 계산만 해도 머리가 아프지?
결과가 놀라워!
■ 10×10 구조 결과
- CA-SA 평균 구조 무게 : 약 16,996kg
- 기존 SA 평균 : 약 18,094kg
- 최적 구조는 1,400kg 이상 가벼웠고, 수렴도 빨랐어.
■ 20×20 구조 결과
- CA-SA 평균 무게 : 약 78,711kg
- SA 평균 : 약 79,558kg
- 최고 성능 구조는 75,103kg까지 줄었고, 다른 메타휴리스틱 알고리즘들과 비교해도 CA-SA가 가장 좋은 성과를 냈어.
5. 왜 CA-SA가 잘 작동할까?
- 다양한 해를 동시에 고려: 셀을 이용해 다수의 설계를 병렬로 관리함.
- 지역 리더 활용: 주변에서 좋은 해를 적극 활용함으로써 품질 좋은 설계 생성.
- 랜덤성과 규칙성의 밸런스: 탐색의 폭을 유지하면서도 수렴을 유도함.
- 조건부 허용: 무조건 좋은 해만 고르지 않고, 가끔은 덜 좋은 해도 받아들여서 지역최적값에서 탈출할 수 있음.
6. 이 기술, 앞으로 어디에 쓰일까?
이 알고리즘은 단순히 SDLG 구조에만 국한되지 않아. 다음 분야에도 충분히 응용될 수 있어.
- 복합 재료 구조물 설계
- 항공/우주 구조물 최적화
- 진 하중을 고려한 구조 설계
- 환경 영향 저감형 설계
요즘 트렌드인 친환경 경량 구조물 설계에도 완전히 딱 맞는 기술이지.
마무리하며….
CA-SA 알고리즘은 구조 최적화 분야에서 매우 실용적이고 강력한 도구로 떠오르고 있어. 복잡한 구조 문제도 ‘현명하게’ 풀 수 있는 방법을 제시하고 있다는 점에서, 앞으로 다양한 공학 설계에서 이 기술이 쓰일 가능성이 높아.
이 글이 강철 이중층 그리드 구조의 토폴로지 최적화라는 다소 딱딱한 주제를 조금 더 친근하게 이해하는 데 도움이 되었길 바랄게. 혹시 더 궁금한 부분 있으면 댓글이나 메시지로 알려줘!
