비선형 점탄성 기초 위 곡면 보의 진동 해석은 단순한 이론적 관심을 넘어서 실제 산업 설계에 매우 중요한 주제입니다. 특히 비선형 점탄성 기초 위 곡면 보의 진동 거동을 이해하면, 항공기 구조물, 나노센서, 바이오 소재 등 다양한 분야의 구조물 안정성 확보에 큰 도움이 됩니다. 기존에는 선형 지지 조건이 일반적이었지만, 이 논문은 실제 조건에 가까운 비선형 경계 조건(선형+비선형 스프링, 감쇠기 포함)을 도입해 구조 응답을 보다 정확하게 해석합니다.
이 글에서는 해당 논문의 핵심 내용을 해석하고, 좌굴 전/후의 구조 응답과 자연 진동수에 어떤 변화가 생기는지 상세히 소개합니다. 또한 이를 통해 다양한 산업 분야에서 어떻게 응용될 수 있는지도 함께 살펴봅니다.
1. 비선형 점탄성 기초 위 곡면 보의 구조 해석 개요
구조 경계 조건은 왜 중요한가?
보 구조의 양끝 지지 방식은 전체적인 응답에 중대한 영향을 미칩니다. 일반적으로는 고정 또는 단순 지지 조건을 사용하지만, 실제 구조물은 다양한 복합 조건을 가지게 됩니다. 논문에서 도입한 “비선형 점탄성 경계 조건”은 선형 스프링과 비선형 스프링, 점성 감쇠기라는 세 가지 요소로 구성되어 현실적인 거동을 반영합니다. 이 구성은 경계부에서 발생하는 복합적 변형과 하중 전달을 정밀하게 설명할 수 있게 해줍니다.
곡면 보란 무엇인가?
곡면 보는 단순히 휘어진 형태의 보가 아닙니다. 구조적으로는 중립축이 곡선을 이루는 특성을 가지며, 이는 기하학적 비선형성 및 내재된 초기 변형을 동반하게 됩니다. 특히 항공기 날개, 플랩, 돔 구조물, 곡선 지붕 등에서 이러한 곡면 보가 자주 등장합니다. 본 논문에서는 이러한 곡면 보를 해석 대상으로 삼아 좌굴과 진동 특성을 규명하고 있으며, 초기 곡률이 응답에 어떤 영향을 미치는지 정량적으로 분석합니다.
2. 곡면 보의 좌굴 거동: 수학적 모델과 해법
Euler-Bernoulli 보 이론과 von Karman 비선형성
Euler-Bernoulli 보 이론은 보의 처짐을 분석하는 데 널리 쓰이는 기초적인 모델입니다. 이 논문에서는 그 기본 틀에 von Karman 비선형성을 더해 중간면 인장 효과를 반영했습니다. 즉, 큰 변형이나 비선형 거동이 예상되는 구조물에서도 정확한 해석이 가능하게 만든 것입니다. 이로 인해 좌굴 및 좌굴 후 상태까지도 해석 범위에 포함될 수 있습니다.
좌굴 하중 계산 방식
좌굴은 구조물이 더 이상 하중을 지지하지 못하고 횡방향으로 갑작스럽게 변형되는 현상입니다. 논문에서는 이를 정량적으로 해석하기 위해 비선형 미분 방정식과 경계 조건을 결합한 수치 모델을 제시합니다. 이때 좌굴 하중(Pcr)은 구조물의 초기 곡률, 경계 조건의 강성, 그리고 비선형 스프링 계수 등에 따라 결정됩니다. 논문에서는 일반 해(homogeneous solution)와 특수 해(particular solution)를 함께 고려하여 좌굴 하중을 정확하게 계산하며, 곡면 보의 경우 해가 상당히 복잡해지지만 정밀한 해석을 통해 수치 해답을 도출하고 있습니다.
3. 좌굴 후(postbuckling) 응답의 특성

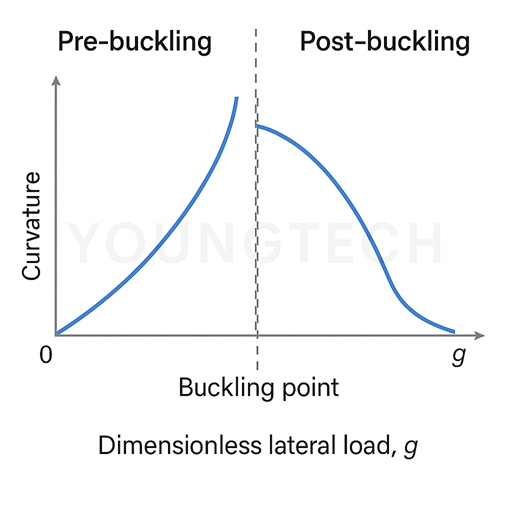

좌굴 이후 구조물은 어떻게 변하나?
좌굴이 발생한 이후의 구조물은 단순한 직선 상태로 복원되지 않습니다. 좌굴 후 구조물은 복잡한 비선형 궤적을 따르며, 이 상태에서는 아주 작은 하중 변화만으로도 구조적 불안정이 발생할 수 있습니다. 이를 ‘스냅 스루(snap-through)’라고 하며, 논문에서는 이 현상을 고려한 수학적 모델을 통해 정적 해석을 시도합니다. 이 과정에서는 하중-변위 관계가 비선형이며 다중 해가 존재할 수 있으므로, 응답 안정성과 불안정성 구간을 명확히 구분하는 것이 중요합니다.
좌굴 후 응답에서 곡률이 미치는 영향
곡률은 좌굴 후 응답에 직접적인 영향을 미칩니다. 초기 곡률이 있는 경우, 보의 변형 양상은 더욱 민감하고 복잡해집니다. 예를 들어, g=1일 때보다 g=3일 때 좌굴 후 변위가 더 크고 불안정한 양상을 보입니다. 이는 설계자가 구조물의 안정성을 확보하기 위해 반드시 고려해야 할 변수입니다. 논문에서는 이러한 곡률에 따른 응답 변화를 수치적으로 시뮬레이션하고, 다양한 조건에서의 응답 곡선을 도출하여 설계 기준을 제공하고 있습니다.
4. 진동 해석 : 자연 진동수의 변화
고유 진동수는 어떻게 계산할까?
진동 문제는 구조물이 외부 자극 없이 스스로 진동하는 특성, 즉 ‘자연 진동수’를 분석하는 과정입니다. 논문에서는 비선형 좌굴 해를 기반으로 동적 응답을 해석하며, 이를 통해 보의 진동 모드와 주파수를 도출합니다. 특히 비선형 경계 조건을 반영한 고유값 문제를 풀어, 단순 해석으로는 예측할 수 없는 진동수의 변화를 정확히 추적합니다. 이를 통해 좌굴이 발생하기 전후의 진동 특성을 비교 분석할 수 있습니다.
좌굴 전후 고유 진동수의 변화
진동수는 구조의 안정성과 직접적으로 연결됩니다. 좌굴 이전에는 선형적으로 증가하던 진동수가 좌굴 이후에는 급격하게 변하거나, 특정 구간에서 비정상적으로 낮아질 수 있습니다. 논문에서는 좌굴 후 보의 정적 변형(η)과 곡률을 반영한 동적 방정식을 기반으로 진동 응답을 계산합니다. 특히 비선형 강성 계수가 클수록 진동수가 증가하며, 이러한 현상은 고차 모드에서 더욱 두드러지게 나타납니다. 이는 구조물의 설계 한계를 미리 예측하고 대비할 수 있게 해줍니다.
5. 수치 해석 결과로 본 비선형 점탄성 기초 위 곡면 보의 응답

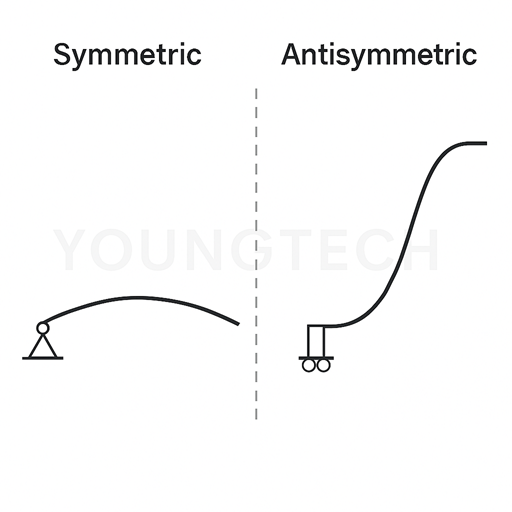

좌굴 하중의 변화: 대칭 vs 비대칭 조건
논문은 실험과 수치 시뮬레이션을 통해 경계 조건이 응답에 미치는 영향을 분석합니다. 그 결과, 곡률이 없는 보에서는 좌굴 하중이 경계 조건의 영향을 받지 않지만, 곡률이 있는 경우에는 비대칭 조건일 때 좌굴 하중이 명확히 달라집니다. 예를 들어, 왼쪽 끝과 오른쪽 끝의 강성이 다르면 응답의 비대칭성이 증가하고, 좌굴 발생 시점이 달라집니다. 이는 구조물의 설치 방향이나 접촉 조건에 따라 충분히 발생할 수 있는 상황이기 때문에 실무적으로 매우 중요합니다.

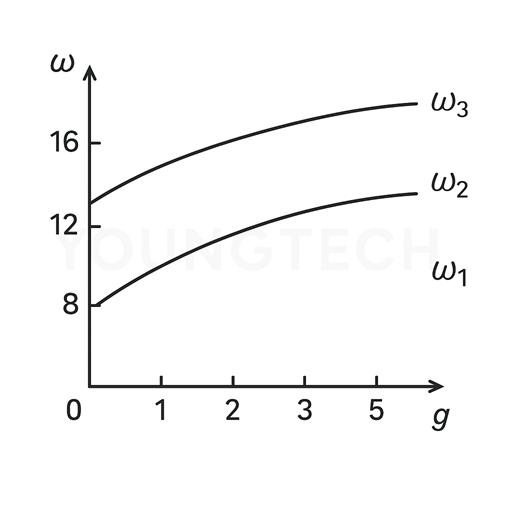

진동수 비교 분석
진동 해석 결과에서는 다음과 같은 경향이 나타났습니다:
- 선형 기초 강성(k)이 증가하면 진동수가 선형적으로 증가
- 비선형 기초 강성(KN)은 좌굴 이후 상태에서만 진동수에 영향을 미침
- 초기 곡률(g)이 클수록 구조물의 고차 진동 모드가 더욱 민감하게 반응하며, 진동수 간 간격도 넓어짐
이러한 분석을 통해 구조물 설계 시 어떤 요소가 주된 영향을 미치는지를 파악할 수 있고, 시뮬레이션 기반 설계를 보다 신뢰성 있게 수행할 수 있습니다.
6. 실무 적용 및 향후 연구 방향
적용 가능 분야
이 논문에서 제시한 모델은 다양한 산업 구조물 설계에 실질적으로 적용될 수 있습니다.
예를 들어,
- 항공기 날개, 플랩, 고정익 부품 : 초기 곡률을 고려한 설계 필요
- MEMS/NEMS 기기 : 극소형 기계에서는 경계 조건 변화가 전체 성능에 영향을 줌
- 나노 센서/액추에이터 : 비선형 응답이 작동 민감도에 결정적 역할
이외에도, 바이오 인공구조물, 소형 우주기계, 스마트 머티리얼 등 다양한 응용 분야에서 효과적으로 활용될 수 있습니다.
향후 연구 제안
이번 논문은 매우 정밀하고 확장성이 있는 모델을 제시했지만, 추가적으로 다음과 같은 연구가 이어질 수 있습니다
- 재료 비선형성 도입 : 탄성 한계를 넘는 재료의 거동 포함
- 열응력 효과 분석 : 온도 변화에 따른 좌굴 및 진동 영향 분석
- 3D 쉘 구조로의 확장 : 판, 쉘 구조물로의 확장 해석 가능성
