우리 일상엔 잘 보이지 않지만 아주 중요한 현상들이 숨어 있어. 그 중 하나가 바로 유동 유도 섬유 동작 시뮬레이션이야. 이건 단순한 이론이 아니라 실제 산업에서 정말 자주 사용되는 중요한 기술이지. 특히 플라스틱을 만드는 사출 공정이나 종이를 만드는 펄프 공정, 심지어 혈액 속 세포의 움직임까지 — 이런 곳에서 모두 등장하는 게 바로 유동에 의해 움직이는 섬유의 시뮬레이션이야.
이번 글에서는 유한 요소 기반 명시적 결합 방법을 사용해서 이런 복잡한 유체-구조 상호작용 문제를 어떻게 풀어내는지를 하나하나 아주 자세하게 설명해볼게. 특히 이 시뮬레이션 방법이 왜 중요한지, 어디에 쓰이는지, 그리고 기존 방식과 어떤 차별점이 있는지도 함께 살펴볼 거야. 키워드는 당연히 “유동 유도 섬유 동작 시뮬레이션”, 이 키워드 놓치지 말고 읽어봐!
1. 왜 유동 유도 섬유 동작 시뮬레이션이 중요한가?
복합재료에서의 섬유 배향 제어
자동차, 항공기, 스포츠 장비 등에 사용되는 고성능 복합재료는 대부분 섬유가 포함된 플라스틱이야. 그런데 이 섬유가 어떤 방향으로 정렬되는지에 따라 재료의 강도, 열전도율, 내구성이 완전히 달라져. 그래서 사출 성형 시 섬유의 움직임을 예측하는 게 필수야.
종이 품질에도 섬유 시뮬레이션이 필요해
펄프에서 종이를 만드는 과정에서는 수많은 섬유들이 물속에서 이리저리 움직이다가 어느 순간 평면상에 정렬돼. 이때 섬유가 균일하게 퍼져 있지 않으면 종이의 품질이 떨어지고, 인쇄나 필기가 잘 되지 않게 돼.
혈액 속 세포, 미생물 운동도 포함
생체 내에서 적혈구가 혈류에 따라 어떻게 이동하고 회전하는지, 혹은 미생물의 플래젤라(flagella)가 어떻게 회전하는지도 모두 유동 유도 입자 운동으로 해석할 수 있어.
2. 기존 시뮬레이션 방식의 한계
ALE 방식의 한계
ALE(Arbitrary Lagrangian-Eulerian) 방식은 유체가 흐르면서 메쉬도 같이 움직이는 방식이야. 정확도는 높지만 계산이 무겁고, 큰 회전이나 변형이 있을 경우 매번 메쉬를 다시 생성해야 해서 실용성이 떨어져.
IB(Immersed Boundary) 방식
이건 메쉬를 고정해두고 그 위에서 입자가 움직이는 방식이야. 계산은 간단하지만 경계면에서의 정밀도가 떨어지기 때문에 정확한 상호작용 해석에는 한계가 있어.
SPH, DEM 기반 방식
이런 방법들은 입자 기반(Lagrangian) 방식인데, 메쉬 없이 유체와 입자 모두 입자로 모델링해. 이론상 간단하지만 수치적인 안정성과 계산 부하가 커서 대규모 시스템에는 아직 한계가 있지.
3. 그래서 이 연구는 어떤 접근을 했을까?
내용
이번 연구에서는 유한 요소 기반의 명시적 결합 방법(explicit coupling method)을 사용했어. 유체와 입자, 각각의 물리적 해석은 독립적으로 수행하고, 그 사이를 시간별로 데이터를 주고받으며 연결하는 구조야. 다음에 자세히 정리해볼게.
4. 유체 해석: Stokes 방정식으로 처리
Reynolds 수가 거의 0인 조건
작은 입자나 느린 흐름에서는 관성력이 거의 없기 때문에 Re = 0 조건으로 모델링해. 이때는 Stokes 방정식을 적용하면 되는데, 이는 Navier-Stokes 방정식의 간단한 버전이야. 시간 항도 사라져서 계산이 훨씬 간편해.
혼합 유한 요소법 적용
유체의 속도와 압력을 동시에 구해야 하기 때문에 혼합 요소를 사용해 FEM을 구현했어. 압력은 1차, 속도는 2차 요소로 설정하고, Galerkin 방식으로 방정식을 약식(weak form)으로 변환한 후, 선형 시스템으로 풀이해.
5. 입자 해석 : 비선형 구조물 시뮬레이션
Total-Lagrangian 방식
입자는 큰 변형과 회전이 있기 때문에 일반적인 선형 FEM으로는 해석이 불가능해. 그래서 이 연구에서는 Total-Lagrangian 방식을 사용했어. 처음 상태를 기준으로 전체 변형을 추적하는 방식이야.
시간 적분은 Bathe 기법으로
시간에 따른 입자의 움직임은 Bathe 방법으로 적분했어. 초기에는 Newmark 방식처럼 정밀하게 계산하고, 후반엔 오일러 후진법으로 안정성 있게 처리해.
6. 결합 전략 : 명시적 파티셔닝 방법
전체 구조
- 유체 계산 → 경계에서 작용하는 힘 추출
- 입자 계산 → 힘을 받아서 움직임 계산
- 다시 입자의 위치와 속도를 유체에 전달
- 재메쉬 → 다음 시간 스텝 계산 반복
이런 구조로 돌아가고 있어. 정확도는 유지하면서 계산은 간단하게!
7. 실제 시뮬레이션 사례로 보는 유동 유도 섬유 동작 시뮬레이션
Jeffery 이론과 비교
타원형 입자를 Couette 유동에 넣었을 때, 기존 이론인 Jeffery 모델과 거의 일치하는 결과를 보여줘. 이걸로 모델의 타당성이 입증됐지.
입자 모양 변화
- 타원형 입자 → 회전 속도 느림
- 사각형 입자 → 회전 속도 빠름
이는 모양에 따른 유체 저항이 다르기 때문이야.

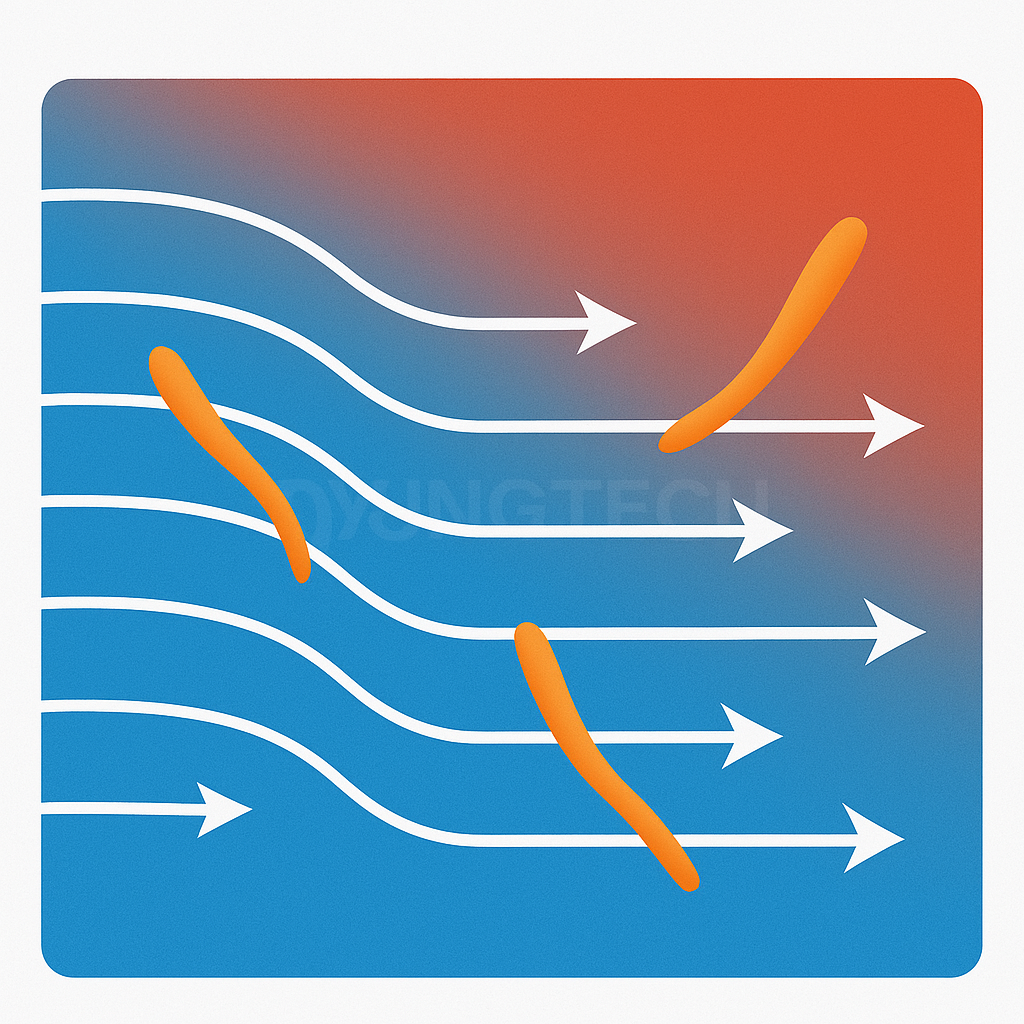

종횡비 차이
길이는 같지만 종횡비가 큰 입자는 회전 속도가 더 빨라. 그만큼 더 유연하게 반응한다는 뜻이지.

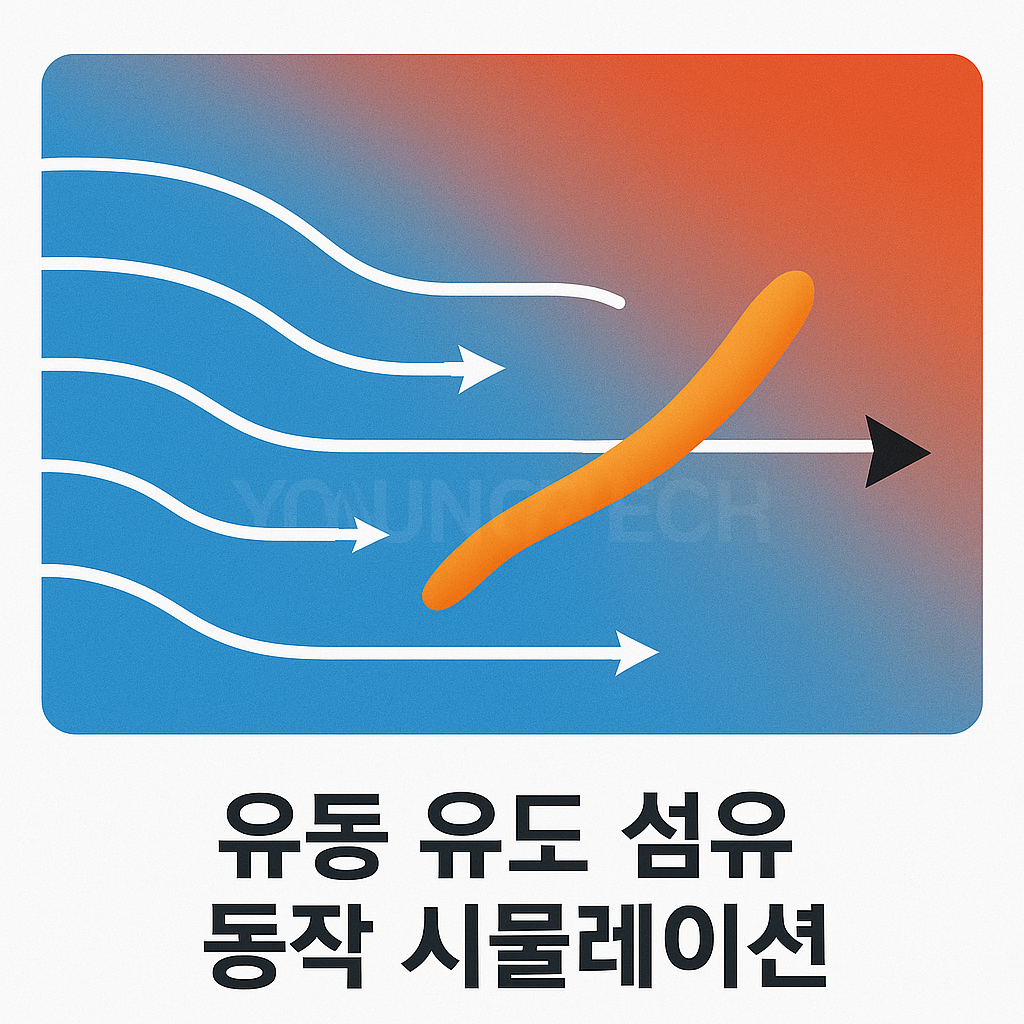

입자 밀도의 역할
입자의 밀도를 점점 증가시키면서 시뮬레이션해보니, 어느 정도까지는 큰 차이가 없지만 아주 무거운 입자는 회전이 둔하고, 관성에 의해 초기엔 느리고 나중엔 가속되는 특성을 보였어.
8. 포아즈유 흐름에서 입자 이동이 없다고?
Stokes 흐름에서는 입자가 흐름 중심으로 이동하는 Segré–Silberberg 효과가 사라져.
세 가지 초기 위치에서 입자를 넣고 시뮬레이션했는데, 세 개 다 수직 방향 이동이 없었어. 즉, 입자는 쭉 자기 자리를 따라 움직인 거야.
9. 두 개 입자 사이의 상호작용
입자 두 개를 Couette 흐름에 넣었더니 재미있는 결과가 나왔어.
- 처음엔 서로 반발하면서 위아래로 멀어지고
- 회전 속도도 각각 떨어졌다가, 일정 거리 이상 멀어지면 다시 안정화돼.
이건 입자 간 유동 간섭 현상으로 볼 수 있어. 복잡한 유동 내 다입자 해석에선 꼭 고려해야 하는 부분이야.

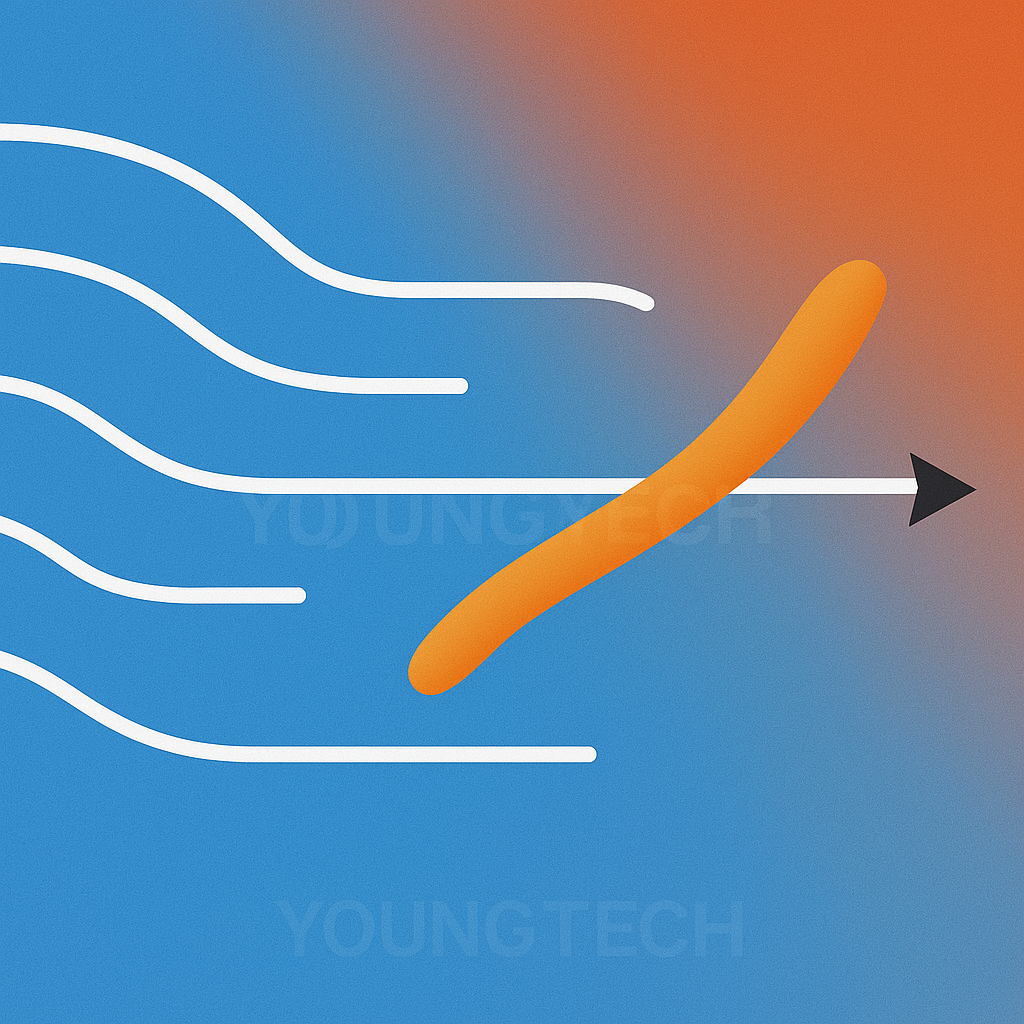

10. 유연한 섬유도 시뮬레이션 가능?
마지막으로 가장 고난이도 케이스!
- 매우 유연한 섬유를 Poiseuille 흐름에 넣었어
- 섬유는 스네이크 회전(snake rotation)이라는 독특한 움직임을 보여줬고
- 고점도, 고감쇠 조건에서도 안정적으로 시뮬레이션에 성공했어
11. 결론 : 유동 유도 섬유 동작 시뮬레이션의 새로운 기준
이 연구는 유동 유도 섬유 동작 시뮬레이션을 위한 새로운 기준을 제시했어. 기존의 ALE, IB 방식의 한계를 극복하고, 높은 정확도와 안정성을 모두 잡았지. 향후 더 강한 결합 전략이나 접촉 해석이 포함되면 복잡한 산업현장에서도 바로 사용할 수 있을 정도야.
