재진입 캡슐 기하학이 마하 6 흐름 특성에 미치는 영향 완전 해부!

여러분, 우주선을 지구로 다시 보낼 때 가장 중요한 게 뭔지 아세요?
바로 재진입 캡슐 기하학이에요. 이게 단순히 외형 디자인의 문제가 아니라, 캡슐이 대기권을 돌파하며 마하 6 이상의 고속 환경에서 어떤 흐름 특성을 갖게 되는지를 결정짓는 핵심 요소예요.

마하 6이라는 말은 소리의 속도보다 6배 빠른 상황이라는 뜻인데요, 이 정도 속도에서는 공기 자체가 마치 벽처럼 느껴질 정도로 밀도가 높아지고 충격파가 강하게 발생해요.
그래서 캡슐의 기하학적 구조, 예를 들면 둔단 정도, 어깨 곡률, 플레어 각도 같은 요소 하나하나가 전체 유동장을 뒤흔들어 놓죠.

이 글에서는 Apollo-II, ARD, OREX, SRE 등 실제로 사용된 다양한 캡슐을 CFD(전산 유체 역학)로 해석한 논문을 바탕으로, 재진입 캡슐 기하학이 마하 6 흐름 특성에 어떤 영향을 미치는지 아주 상세하게 풀어볼게요.

Table of Contents

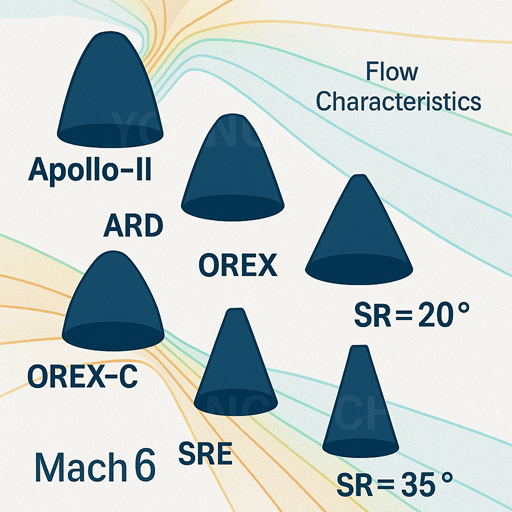

1. 다양한 재진입 캡슐 기하학 – 그 구조부터 다르다

각 캡슐별 기하 구조 완전 정리

(1) Apollo-II

NASA가 사용했던 전통적인 벨(bell) 모양
직경 D = 3.95m, 구형 노즈 반지름 RN = 4.74m
후방은 평평한 형태로 도킹이 가능하게 설계됨
어깨는 부드럽게 연결된 곡면

(2) ARD (ESA의 Atmospheric Reentry Demonstrator)

Apollo의 70% 축소판
직경 2.8m, 길이 2.04m
부착물 존재로 인해 후류에 복잡성 증가
어깨 곡률이 작고, 후방 기울기 33도 유지

(3) OREX (Orbital Reentry Experiment)

일본 JAXA에서 설계한 Saucer 타입
두 가지 모델 존재: 둥근 어깨(OREX-C)와 날카로운 어깨
앞부분은 구형 + 원추형 결합
후방 기울기: 15도로 급격히 꺾임

(4) SRE (Space Recovery Experiment)

가장 독특한 우산형 구조
전방은 둔단 원추형 + 플레어(cone-flare) 구조
플레어각 θ는 20° 또는 35°로 설계
플레어 각도가 유동 해석에서 핵심 변수로 작용

2. CFD 해석 방식 – 마하 6에서 날카롭게 파고든다

Euler 방정식 기반의 비점성 시뮬레이션

이번 연구에서는 전산 유체 역학(CFD)으로 재진입 환경을 시뮬레이션했어요.
기본적으로 비점성 Euler 방정식을 사용했기 때문에, 점성 효과나 열전달은 고려하지 않지만, 고속에서의 충격파 위치, 압력 분포, 재순환 흐름은 충분히 정확히 잡아낼 수 있어요.

주요 시뮬레이션 조건

자유류 마하수 M=6
받음각(α) 5도
기체 모델: 완전 기체(γ=1.4)
격자: 헥사형 구조 격자, 최대 113,220 셀
시간 적분: 다단계 Runge-Kutta

왜 받음각 5도를 줬을까?
대칭만 있는 환경에서는 흐름이 단순하니까, 약간의 기울기를 줘서 실제 재진입 환경처럼 복잡한 유동 구조(특히 wake flow, base flow 등)를 유도한 거예요.

3. 흐름 특성 비교 – 충격파부터 재순환까지 분석

마하 6에서 캡슐 형태가 만드는 유동의 차이

(1) 충격파 (Bow shock)

둔단형 구조의 앞부분에는 전형적인 bow shock이 형성됨
OREX (날카로운 어깨)는 shock이 더 가깝고 강하게 발생
둥근 어깨 (ARD, OREX-C)는 shock 완화 효과 있음

(2) 어깨부 확장 팬 (Prandtl-Meyer expansion)

둥근 어깨 : 확장이 부드럽고 흐름이 안정적
날카로운 어깨 : 압력이 급격히 떨어지고 유동에 난류 발생

(3) 후방 재순환 흐름 (Wake)

SRE는 플레어 각도에 따라 wake 크기와 대칭성이 확연히 다름
θ=35°는 wake가 비대칭적이고 흐름이 불안정
θ=20°는 상대적으로 좁고 깔끔한 wake 형성

4. 압력 계수(Cp) 및 마하 수 분포 – 겉모습보다 중요한 숫자들

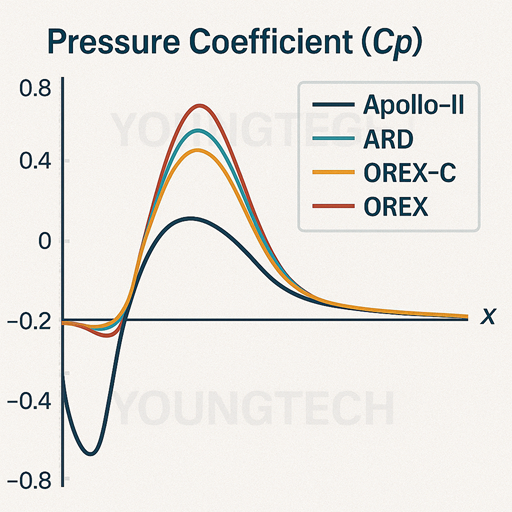

캡슐 외형이 Cp 곡선에 미치는 영향

압력 계수(Cp)는 유체가 물체 표면에 주는 압력을 정규화한 값이에요. 이 값이 클수록 해당 부위에 공기 저항이 크게 작용한다는 뜻이죠.
논문에서는 전방부와 후방부(기저면)의 Cp 값을 정밀하게 비교했어요.

✅ Apollo-II vs ARD

전방부 Cp : Apollo가 완만한 곡선 형태로 감소하는 반면, ARD는 더 짧은 거리에서 급격히 떨어짐 → 전방 저항 감소
기저면 Cp : ARD는 후방 부착부 때문에 Cp가 더 낮게 형성됨 → 재순환 흐름이 넓게 퍼짐

✅ OREX-C vs OREX

둥근 어깨(OREX-C)는 Cp가 부드럽게 감소하며 안정적
날카로운 어깨(OREX)는 어깨 부근에서 Cp 급변 → 충격파 불안정 가능성

✅ SRE (20° vs 35°)

전방부 Cp는 θ=35° 모델에서 더 급격히 감소하고, 기저면 Cp도 더 낮음
플레어 각이 커질수록 후방 저압 구역이 커지며 base drag 영향 확대됨

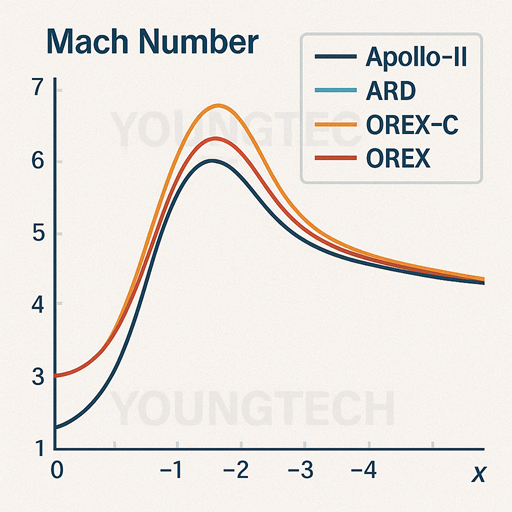

마하 수 분포 – 어디서 초음속? 어디서 저속?

마하 수(Mach number) 분포는 흐름의 가속/감속 지점을 보여줘요.

전방부는 모든 캡슐에서 서브소닉~트랜소닉 구간
어깨 이후에는 급격한 가속으로 초음속 구간 형성
SRE-35°는 후방 코너에서 마하 수 7까지 급상승 → shock-induced expansion

→ 핵심 요약 : 기하학적으로 날카롭고, 플레어 각이 큰 구조는 강한 유선 굴절을 유도하며, 이로 인해 마하 수 증가 및 재순환 비대칭성 증가

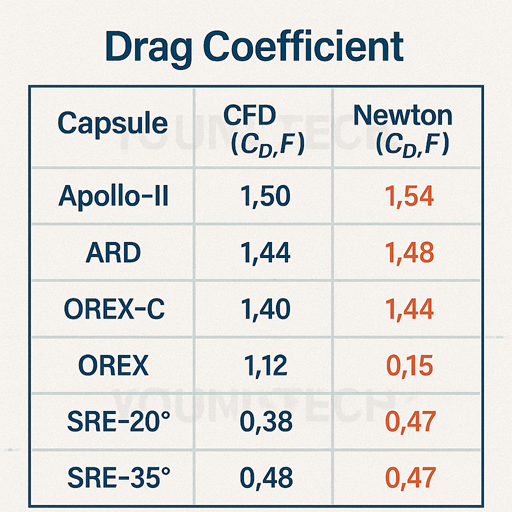

5. 공기저항 계수(CD,F) 비교 – Newton 이론 vs CFD

수치해석으로 보는 설계 타당성

논문에서는 전방부 저항 계수(CD,F)를 Newton 이론과 CFD 결과로 비교해 신뢰도를 높였어요. 결과는 다음과 같아요.

캡슐	CFD (CD,F)	Newton (CD,F)	비고
Apollo-II	1.50	1.54	거의 일치
ARD	1.44	1.48	부착부 영향 작음
OREX-C	1.40	1.44	둥근 어깨 완충 효과
OREX	1.12	1.15	날카로운 어깨로 저항 감소
SRE-20°	0.38	0.37	재순환 억제 구조
SRE-35°	0.48	0.47	wake 증가로 drag 증가

Newton 이론이 뭐길래?

전방에 충돌하는 입자들이 정지한다는 가정 아래 압력 예측
실제 유동은 회전, 확장, 충격 등 복합 현상 포함 → CFD가 정밀함
그럼에도 불구하고 본 연구에서는 Newton 결과와 ±2% 오차 범위 내 유사한 결과 도출됨 → CFD 모델 검증 완료

6. 재진입 캡슐 설계, 기하학이 답이다

지금까지 내용을 정리하면 다음과 같아요.

재진입 캡슐 기하학은 공기 흐름의 모든 것을 결정한다. 충격파, 압력, 마하 수, 재순환 흐름까지 전부!
둥근 어깨는 안정적이지만 저항이 크고, 날카로운 어깨는 유동이 예민하지만 저항이 낮음
플레어 각이 클수록 wake zone이 넓어져 후방 저압이 심화되고 CD 증가함
Newton 이론과 CFD가 유사한 결과를 보여주는 건 시뮬레이션 신뢰도 확보 측면에서 매우 중요함
결론적으로, 재진입 캡슐 설계자는 CFD 해석 기반의 기하 설계 최적화를 필수적으로 수행해야 함
