접착 접합 강도는 비행기, 자동차, 위성처럼 정밀하고 가벼운 구조가 필요한 산업 현장에서 매우 중요합니다. 점점 더 많은 엔지니어들이 선택하고 있는 방식이죠. 하지만 접착 방식은 한 가지 큰 단점이 있습니다. 바로 ‘접착 결함’이 생기면 전체 구조의 안정성이 무너질 수 있다는 거예요. 그래서 이번 포스트에서는 결함이 있어도 접착 접합 강도를 높일 수 있는 방법, 즉 중첩 길이 수준에서 판 두께를 수정하는 기법을 자세히 소개할게요.
1. 접착 접합이란? 그리고 왜 중요한가요?
접착 접합(Adhesive bonding)은 나사나 리벳, 용접 없이 재료끼리 부착해 구조를 형성하는 방식입니다. 특히 무게가 중요한 항공·우주 산업에서 많이 사용되고 있어요. 이 방식은 구조적으로 깔끔하고, 다양한 재료(금속+비금속)도 서로 잘 연결할 수 있다는 장점이 있죠.
그러나 장점만큼이나 단점도 존재합니다. 특히 온도 변화나 습도에 민감하며, 제조 과정에서 생기는 기포, 균열, 공극 같은 미세한 결함이 전체 강도에 큰 영향을 미칠 수 있어요. 이 때문에 접착 접합이 가능한 구조라고 해도, 이 결함 문제 때문에 실제 적용이 망설여지는 경우도 많습니다.
게다가 가장 널리 사용되는 ‘단일 중첩 접합(Single Lap Joint, SLJ)’ 방식은 겉으로 보면 단순하지만, 응력 분포가 균일하지 않고, 접합부 끝에서 응력이 집중되는 구조적 약점이 있어요. 실제로 이런 응력 집중 부위에서 파손이 자주 일어나곤 하죠.
2. 접착 결함이 생기면 무슨 일이 벌어질까?
접착 결함은 생각보다 흔하게 발생합니다. 육안으로는 보이지 않지만, 내부에 공기방울(기포), 틈(공극), 미세균열 등이 존재하면 이게 응력 집중을 유발합니다. 이 응력이 특정 지점에 쌓이게 되면 작은 하중에도 균열이 확산되며 구조가 파괴될 수 있어요.
이 논문에서는 특히 다음과 같은 결함 요소에 주목하고 있어요.
- 결함의 크기(Size) : 직경이 1mm에서 5mm까지 다양하게 설정
- 결함의 형태(Shape) : 원형과 사각형으로 나눠 분석

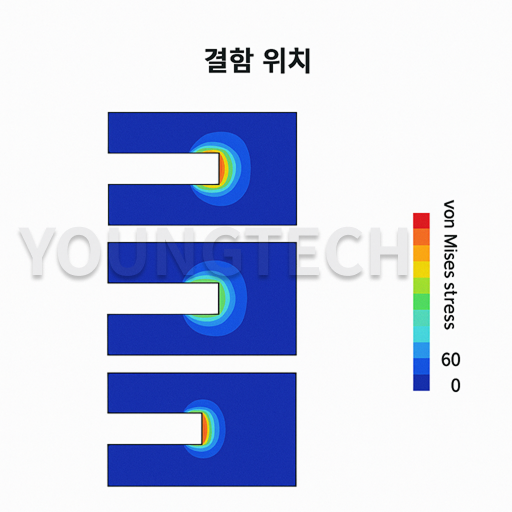

- 결함의 위치(Position) : 접합부 끝단(에지) 중심으로 총 4곳에 배치
결함이 접합부 에지 가까이에 있을수록, 즉 하중 전달 경로에 가까울수록 von Mises 응력이 급격히 증가하고 파손 가능성이 커진다는 것이 확인되었어요. 특히 사각형 결함은 응력 분산이 원활하지 않아 원형보다 더 위험하다는 결과도 눈에 띕니다.
3. 해결책 : 판 두께를 줄이면 접착 접합 강도가 올라간다고?

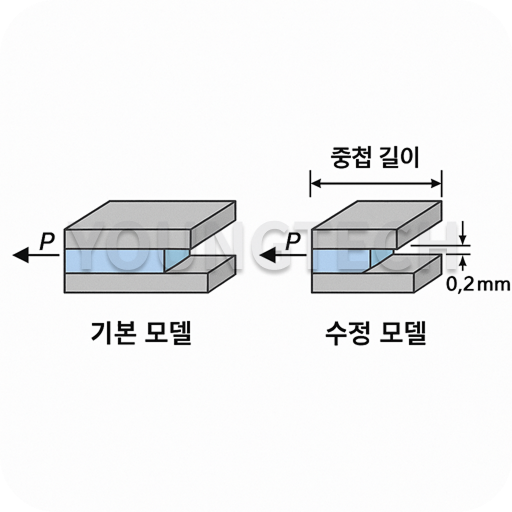

놀랍게도 이 논문에서는 “판 두께를 조금만 줄이면, 접착 결함이 있어도 접합 강도가 확 높아진다”는 아이디어를 제시합니다. 구체적으로는 중첩 길이 구간에서 한쪽 판의 두께를 0.2mm 줄이는 설계입니다. 이게 전체 두께의 10% 정도로, 아주 미세한 차이예요.
이 구조적 수정이 주는 효과는 다음과 같습니다:
- 응력의 균형 분산: 접착제가 받는 응력이 고르게 퍼짐
- 응력 집중 완화: 접착제 에지에서의 급격한 응력 상승이 줄어듦
- 하중 전달 구조 변경: 하중 일부를 판이 직접 흡수해서 접착제에 무리가 덜 감
실험적으로도 이 방식이 적용된 모델은 기존 SLJ보다 더 강한 구조를 보여주었습니다. 특히 접착 결함이 존재하는 시나리오에서도 응력값이 현저히 낮게 나왔습니다.
4. 실험 조건과 FEM 시뮬레이션 구성
이번 실험은 다음과 같은 구성으로 이루어졌어요.
- 재료 : 2024-T3 알루미늄 판 두 개, Adekit A140 접착제
- 모델링 : 기본 SLJ와 두께 수정 SLJ를 3D로 각각 모델링
- 소프트웨어 : ABAQUS를 사용한 유한 요소 해석(FEM)
- 하중 조건 : 15MPa, 20MPa의 인장 응력 적용
또한 접착층, 알루미늄 판 각각을 독립 구조로 모델링하고, 접착층의 실제 물성 곡선을 반영하여 정확도를 높였습니다.
특히 C3D8R 요소를 이용한 세밀한 메시(mesh) 분할로 결과의 정밀도와 신뢰성을 확보했어요. 접합부의 응력 분포나 응력 집중 구간을 정밀하게 확인할 수 있었죠.

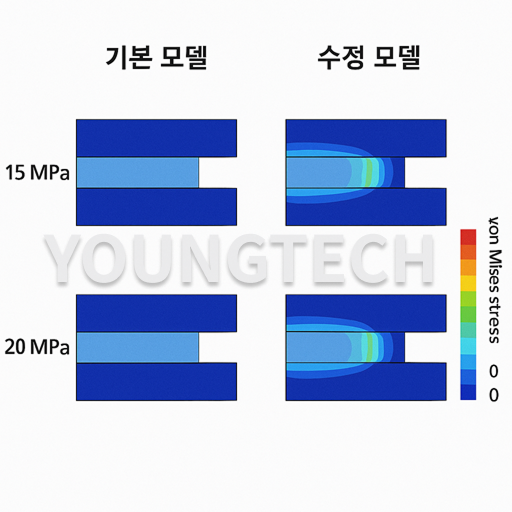

5. 응력 분석 결과 : 기본 SLJ vs 두께 수정 SLJ
시뮬레이션 결과는 아주 인상적이었습니다. 결론부터 말하면, 두께 수정 모델이 모든 조건에서 더 우수한 접착 접합 강도를 보였습니다.
- von Mises 응력 : 전체적으로 기본 모델보다 2~3MPa 낮게 나타남
- 전단 응력(τ12) : 접합부 에지에서 급격한 피크가 완화됨
- 박리 응력(σ33) : 구조의 뒤틀림에 의한 영향이 덜함
특히 20MPa처럼 높은 하중 조건에서도 두께 수정 모델은 접착제의 항복 응력 이하에서 안정적으로 유지되었어요.
6. 접착 결함이 있는 경우의 상세 분석
결함이 추가된 시나리오에서는 다음과 같은 트렌드가 확인되었습니다.

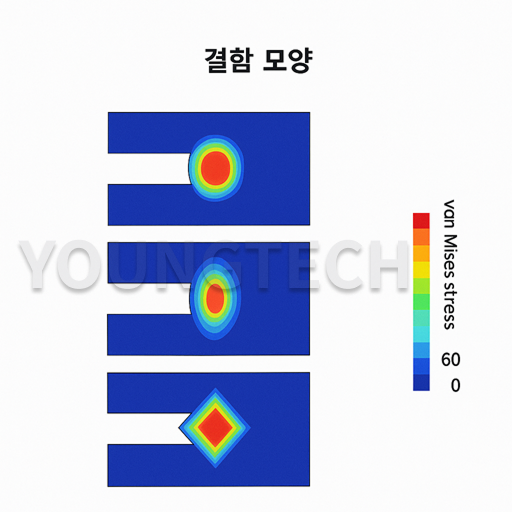

원형 결함 (직경 1mm vs 5mm)
- 기본 모델 : 결함 위치에 따라 응력 값이 급격히 증가. 특히 위치 4에서 4MPa 이상 증가.
- 수정 모델 : 전체적으로 응력 증가가 완만하며, 5mm 결함에도 항복점 미도달.
사각형 결함
- 기본 모델 : 직사각형 결함은 원형보다 응력 집중이 심하며, 특히 에지 접촉 시 구조 파손 우려 큼.
- 수정 모델 : 응력 증가폭이 15~30% 감소. 결함 위치에 덜 민감하게 반응함.
즉, 결함의 모양, 크기, 위치에 따라 응력 집중이 다르게 발생하지만, 두께 수정 모델은 이런 변수에도 더 강한 내성을 보였습니다.
7. 구조적으로 안전한 접착 설계의 미래
이번 연구에서 제시한 두께 수정 기법은 생각보다 간단하지만, 실효성은 아주 뛰어났어요. 특히 별도의 재료 변경 없이, 단순한 지오메트리 수정만으로 접착 접합 강도를 개선할 수 있다는 점에서 주목할 만합니다.
앞으로 이러한 방식은 항공, 자동차, 조선 등에서 실제로 활용될 수 있을 것으로 기대됩니다. 접착 결함이 완전히 제거되기 어려운 현실에서, 구조적으로 이를 보완할 수 있는 이런 설계적 접근은 매우 실용적이죠.
8. 접착 결함이 있어도 걱정 마세요!
👉 “접착 결함 때문에 고민인가요? 판 두께 0.2mm만 조정하면 접착 접합 강도가 확 올라갑니다!”
