이 글은 탄소 나노튜브의 분자 동역학 분석과 이를 퍼지 안정성 시스템에 적용하는 과정을 다룹니다. 특히 나노소재에서 중요한 크기 의존성과 비지역 탄성 이론을 중심으로 CNT의 길이에 따른 탄성 계수 변화를 해석하며, 실용적인 수치 해석 방법과 퍼지 제어의 결합을 통해 복합재 구조 설계에 유용한 통찰을 제공합니다.
1. 탄소 나노튜브의 분자 동역학 분석과 퍼지 안정성 시스템의 융합
탄소 나노튜브(carbon nanotube, CNT)는 정말 마법 같은 소재예요. 튼튼하고, 가볍고, 전기 전도성도 뛰어나죠. 특히 높은 탄성 계수와 낮은 밀도로 인해 복합재료의 강화 요소로 각광받고 있습니다. 그리고 여기서 중요한 포인트 하나! CNT의 기계적 성능은 ‘크기’, 즉 길이나 지름에 따라 확~ 달라진다는 사실이에요.
이 글에서는 바로 그런 탄소 나노튜브의 길이에 따른 탄성 계수 변화를 분자 동역학(molecular dynamics) 기반으로 분석하고, 그 결과를 퍼지 안정성 시스템(fuzzy stability system)이라는 제어 이론과 융합한 연구 내용을 소개할게요. 비지역 탄성 이론이라는 다소 생소할 수 있는 개념도 아주 쉽게 풀어서 설명해줄 테니, 나노소재에 관심 있는 분이라면 끝까지 읽어보세요.
2. 탄소 나노튜브의 특성, 왜 이렇게 특별할까?
CNT는 왜 중요한가요?
탄소 나노튜브는 이름 그대로 탄소 원자가 육각형 벌집 구조로 이어져서 길게 말린 튜브 형태의 나노소재예요. 이 구조 덕분에 상상을 초월하는 기계적 특성을 가집니다.
- 강철보다 100배 강한 인장 강도
- 밀도는 플라스틱 수준
- 열전도율도 엄청남
게다가, 이 작은 구조물은 크기에 따라 성질이 달라져요. 길이가 짧을 땐 탄성이 더 크고, 길어질수록 안정화됩니다. 이런 특징을 제대로 이해하려면 그냥 실험만으론 부족하고, 분자 단위에서의 시뮬레이션, 즉 분자 동역학을 활용해야 합니다.
3. 분자 동역학이란? 쉽게 말하면…
분자 동역학(MD, Molecular Dynamics)은 원자와 분자의 움직임을 시간에 따라 시뮬레이션하는 방법이에요. 마치 게임 캐릭터를 물리엔진으로 움직이듯, 각각의 탄소 원자가 어떻게 진동하고 상호작용하는지를 계산해서 나노소재 전체의 거동을 예측할 수 있습니다.

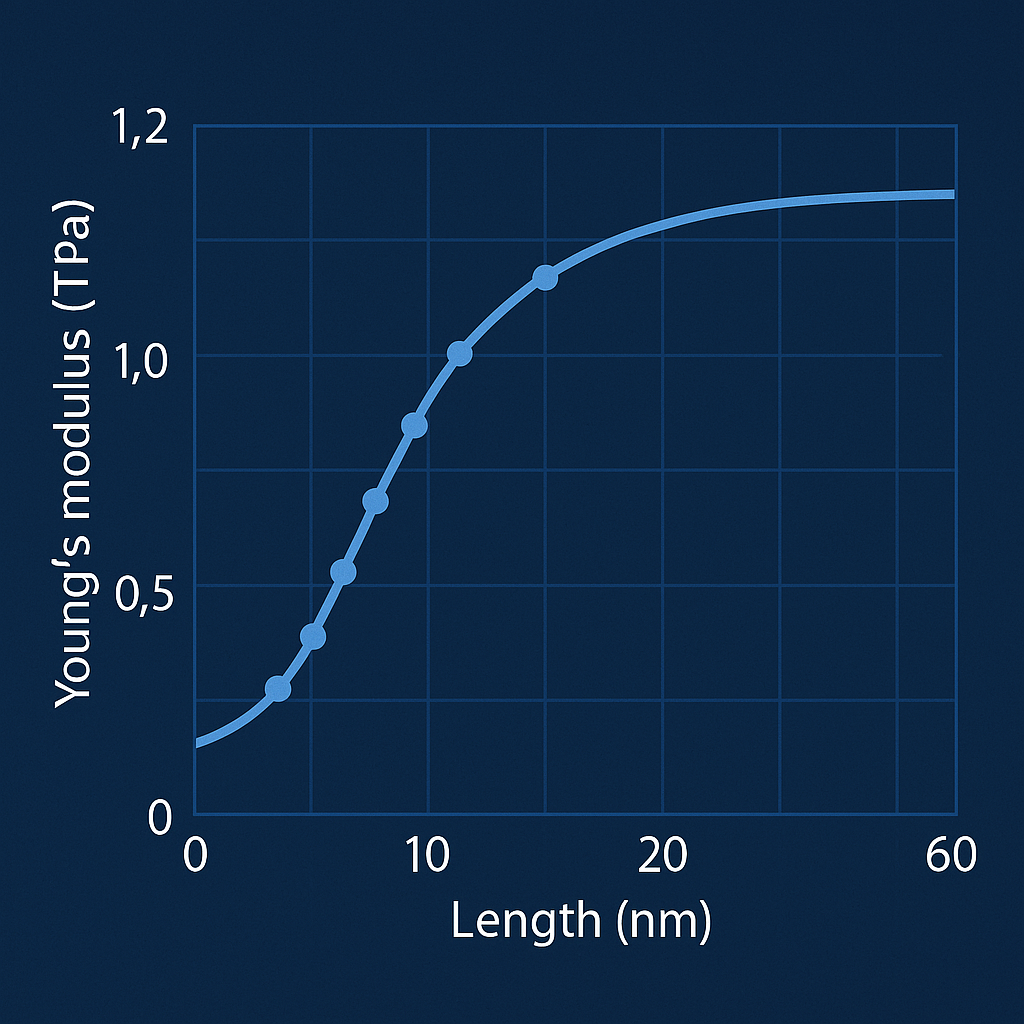

CNT의 길이에 따른 탄성 계수 예측
이번 논문에서는 다음과 같은 특징을 밝혀냈어요.
- 60nm 이하의 CNT는 길이가 늘어날수록 탄성 계수(Young’s modulus)가 증가함
- 60nm 이상이 되면 어느 정도 일정한 수치로 수렴
- 작은 직경일수록 증가폭이 더 큼
이는 그래핀 층에 가해지는 응력 분포의 비대칭성 때문인데, 이런 복잡한 거동은 전통적인 모델링으론 설명이 어려워요.

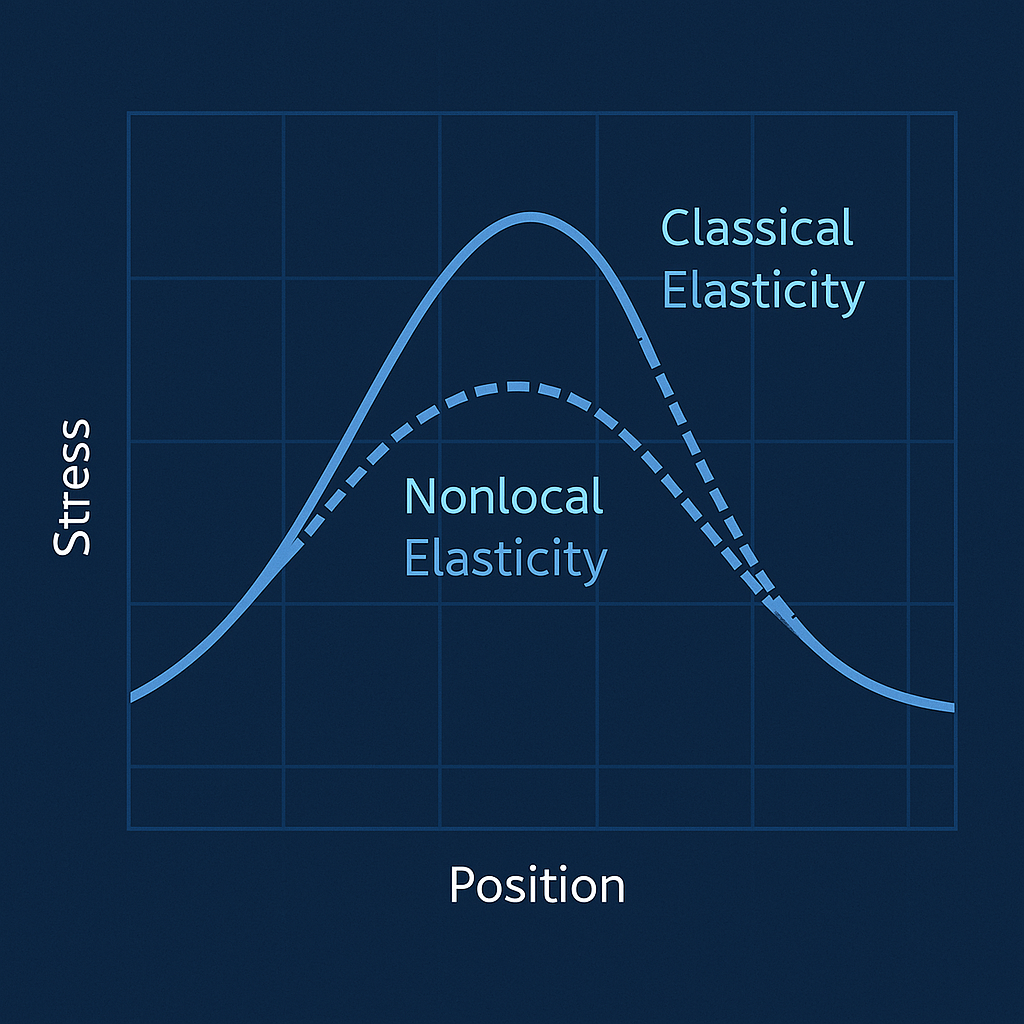

4. 고전 탄성 이론의 한계와 비지역 탄성 이론의 등장
고전 탄성 이론(classical elasticity)은 재료의 한 지점에서의 응력은 그 지점의 변형률에만 의존한다고 가정해요. 이건 거시 구조물에는 잘 맞지만, 나노 단위에선 너무 단순해요. 왜냐면 나노 세계에서는 한 지점의 거동이 주변 전체 환경에 영향을 받기 때문이죠.
비지역 탄성 이론(Nonlocal Elasticity)이란?
비지역 이론은 한 지점의 응력이 주변 전체의 변형률에 의해 영향을 받는다고 보는 모델이에요. 이때 **감쇠 함수(attenuation function)**라는 걸 도입해서, 멀리 있는 지점일수록 영향이 작아지도록 설정합니다.
공식적으로는 다음과 같이 표현되죠.
σ(x) = ∫ α(|x−x’|) * C * ε(x’) dΩ
여기서 α는 감쇠 함수, C는 탄성 텐서, ε는 변형률입니다. 이 수식은 CNT 같이 나노 크기에서 기계적 특성이 변하는 구조에 아주 적합합니다.

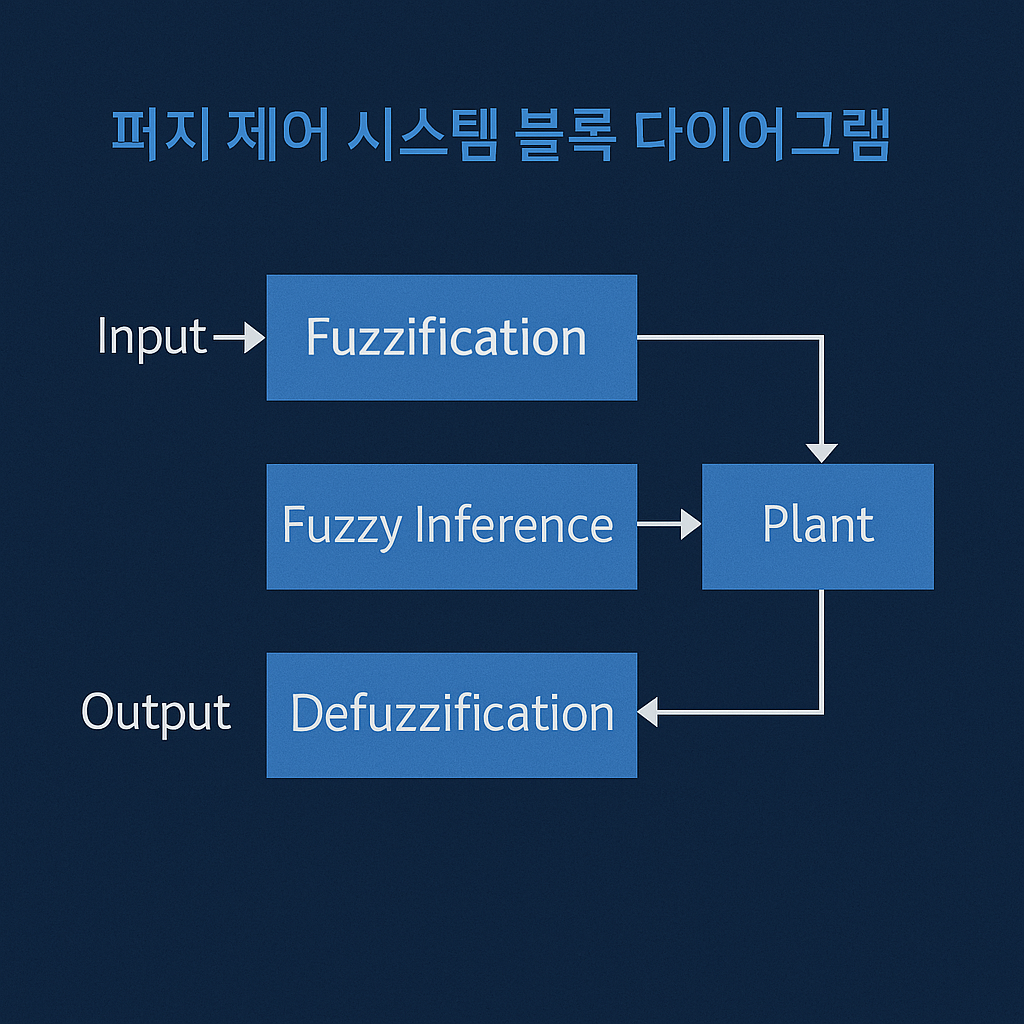

5. 퍼지 제어 시스템이 뭐길래 여기에 쓰였을까?
퍼지 제어(Fuzzy Control)는 전통적인 “Yes or No” 방식이 아니라 “약간 그렇다” 같은 애매한 상태도 반영할 수 있어요. 특히 다중 조건의 복잡한 시스템을 안정적으로 제어할 때 유리하죠.
이번 논문에서는 Takagi-Sugeno(T–S) 퍼지 모델을 사용해, CNT 시스템이 외란이나 비선형 거동에서도 안정적으로 작동하도록 했어요.
퍼지 안정성 시스템에서 쓰인 조건들
- 시스템 상태가 시간이 지남에 따라 0에 수렴 (글로벌 안정성)
- 외부 충격에도 불안정해지지 않음 (강건 안정성)
- 이를 만족시키기 위해 LMI(선형 행렬 부등식) 기반 수학 조건 사용
실제로 논문에서는 이러한 조건들을 만족시키는 다양한 계수 값과 수치 예제를 제시하고 있어요.
6. 수치 해석과 시뮬레이션 결과
CNT 끝단에서의 경계 효과 (Boundary Effect)
CNT의 양 끝 부분에서는 내부의 영향 거리보다 짧기 때문에, 고전 모델과 큰 차이가 발생해요. 논문에선 이런 경계 효과를 정량적으로 설명하고, 그로 인해 발생하는 변형률 분포의 불균형을 분석했어요.
비지역 모델 vs 고전 모델 비교
| 구분 | 고전 탄성 이론 | 비지역 탄성 이론 |
| 경계 근처 정확도 | 낮음 | 높음 |
| 계산 비용 | 낮음 | 중간 |
| 실측 오차율 | 큼 | 작음 |
| 통계적 해석 가능성 | 낮음 | 높음 |
특히 CNT의 실제 제조 공정에서는 길이나 직경을 정밀하게 통제하기 어려우므로, 통계적 시뮬레이션과 비지역 이론의 조합은 엄청나게 유용해요.
7. 복합재 및 항공 구조물에의 응용
이 연구가 가장 유용하게 쓰일 분야는 항공우주 복합재 설계예요. CNT가 보강재로 쓰이는 복합재는 그 특성이 나노 구조에 따라 달라지기 때문에, 이 논문에서 제안한 비지역 + 퍼지 제어 모델은 다음과 같은 강점을 가집니다.
- 구조 해석 정확도 향상
- 설계 시간 단축
- 대량 생산에서의 예측 가능성 향상

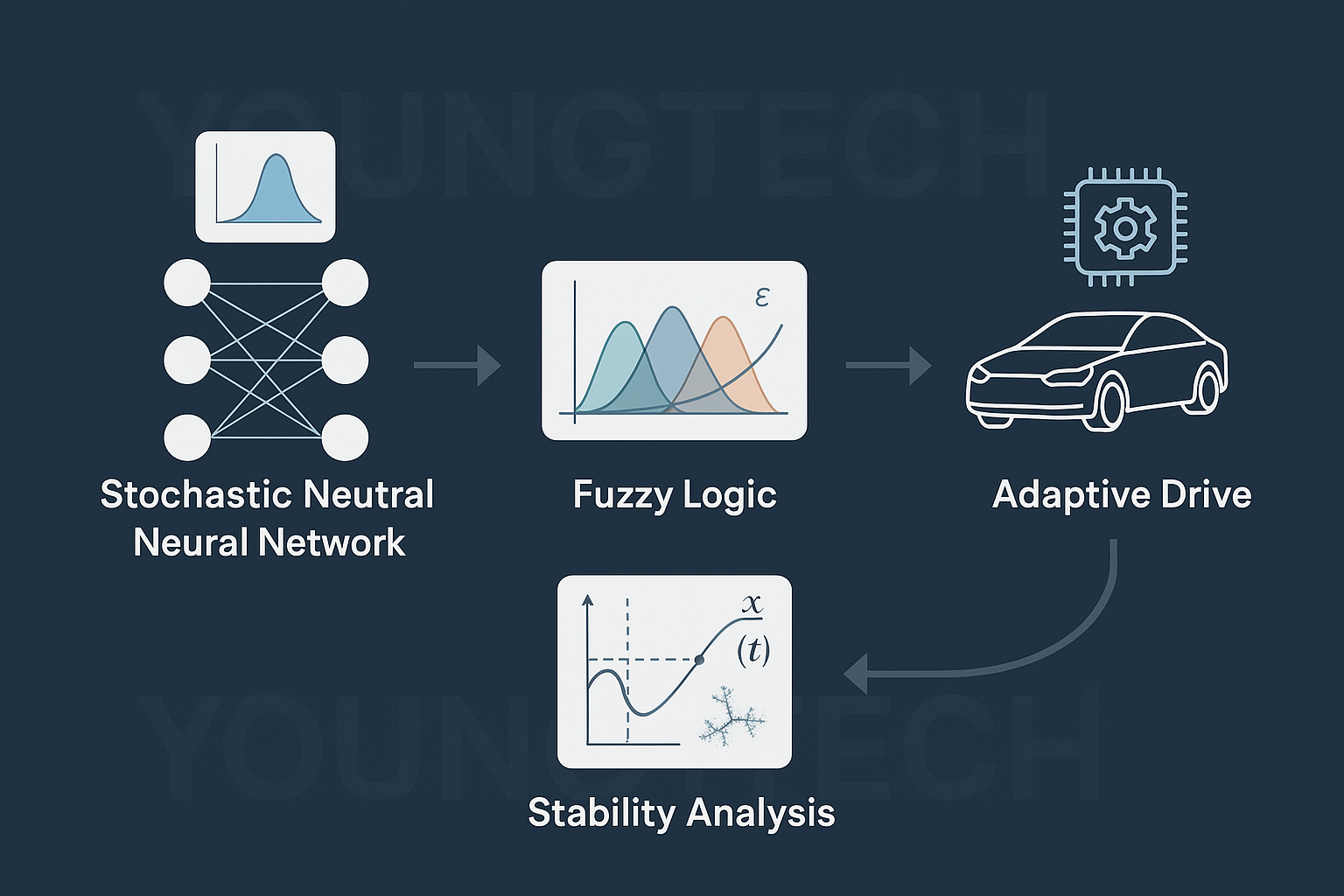

8. 이론-실험-제어가 모두 결합된 통합 연구
이 논문은 단순히 실험이나 수식만으로 끝나는 게 아니라, 분자 단위의 시뮬레이션 결과를 이론화하고, 그걸 실제 시스템에 적용 가능한 제어 시스템으로 연결시킨다는 점에서 상당히 인상적입니다. 복합재료, 항공기 부품, 나노기술 등에서 폭넓은 응용 가능성을 가지고 있고, 퍼지 논리와 비지역 이론의 결합은 앞으로 더 많은 소재 분석에 쓰일 수 있을 거예요.
