최근 반도체 기술의 급속한 발전과 함께 전자기기의 고성능화, 경량화, 그리고 소형화가 이루어지고 있어요. 그런데 전자기기가 작아지고 성능이 좋아질수록, 반대로 열 발생량은 많아지고 있죠. 여기서 바로 문제가 생깁니다. 이렇게 많이 발생한 열을 효과적으로 방출하지 못하면 기기의 성능 저하뿐 아니라, 수명 단축 문제까지 발생하게 되거든요. 그래서 필요한것이 하이드록실기 기능화에 의한 탄소나노튜브의 표면 특성 분석입니다.
이러한 문제를 해결하기 위해 TIM(열 인터페이스 소재)을 이용한 다양한 연구들이 활발히 이루어지고 있습니다. 특히 탄소나노튜브(CNTs)는 뛰어난 열적·전기적 특성으로 산업 현장에서 각광받고 있지만, CNT 자체가 서로 엉키고 뭉쳐서 제대로 된 특성을 발휘하지 못하는 경우가 많아요. 바로 여기서 하이드록실기 기능화에 의한 탄소나노튜브의 표면 특성 분석의 중요성이 떠오르게 되죠. 이 글에서는 CNT의 이런 한계를 극복하기 위해 진행된 “하이드록실기 기능화에 의한 탄소나노튜브의 표면 특성 분석” 연구를 쉽게 이해할 수 있도록 설명할게요.
1. 하이드록실기 기능화란 정확히 무엇일까?
CNT는 강력한 반데르발스 힘(Van der Waals force)에 의해 서로 엉키거나 뭉치는 현상이 자주 일어납니다. 이렇게 되면 기계적, 전기적 특성이 떨어지고, 제대로 기능을 발휘하지 못하는 문제가 생기죠. 이때 하이드록실기(-OH)라는 작은 화학 그룹을 탄소나노튜브 표면에 붙이는 작업을 바로 “하이드록실기 기능화”라고 부릅니다.
이 기능화를 통해 CNT가 서로 뭉치지 않고 잘 분산되며, 다른 소재와의 접착력이 좋아져 최종적으로 원하는 특성을 제대로 발휘할 수 있게 되는 것이죠.

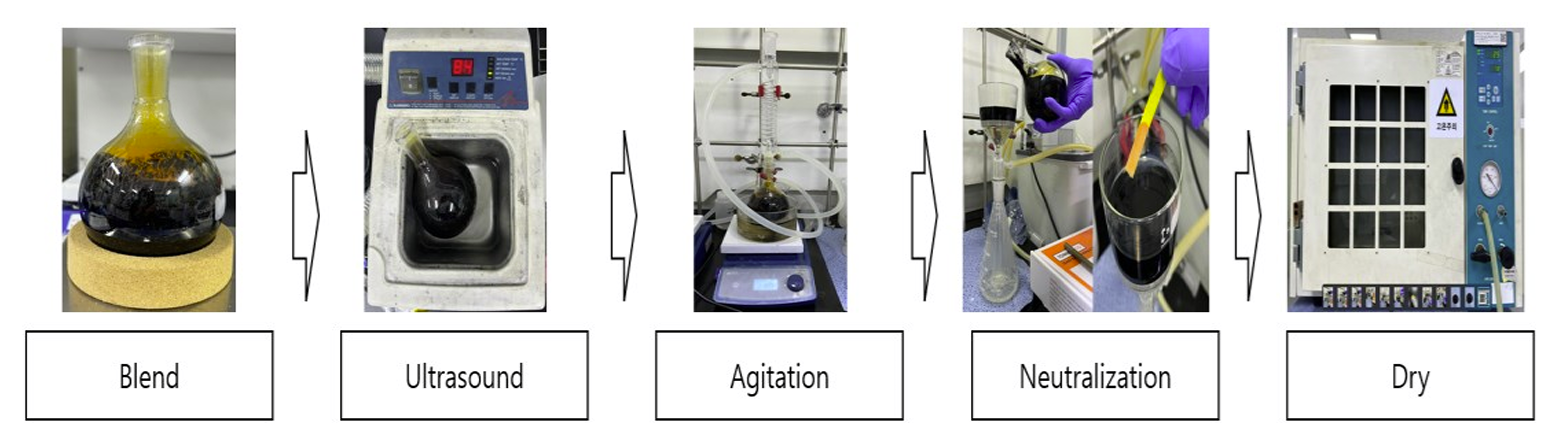

탄소나노튜브 하이드록실기 기능화 공정
- 둥근 바닥 팔라스크에 질산 66g, 황산 99g, 탄소나노튜브 1.5g을 넣고 초음파 분산기를 이용하여 90분간 분산시켰습니다.
- 둥근 바닥 플라스크와 환류 냉각기를 연결하고, 핫 플레이트에서 자석 교반기를 사용하여 교반하였습니다. 핫 플레이트의 온도는 80℃, 교반 속도는 450RPM으로 설정하였습니다.
- 환류 냉각기는 온도 상승으로 인해 용매가 증발하는 것을 방지하고, 냉각수 순환을 통해 열 손실을 일으켜 용매가 다시 떨어지도록 하여 12시간 동안 교반을 진행하였습니다.
- 교반이 완료된 후 pH 시험지를 사용하여 혼합물의 산성도를 측정한 결과 pH 2로 나타났습니다. pH를 중화시키기 위해 여과를 통한 세척을 진행하였으며, 필터를 통해 용매를 첨가하여 중화를 달성하였습니다.
- pH 7로 중화가 완료된 후, 80℃에서 5시간 동안 건조하였습니다.
표면 분석 결과는 어땟을까?
탄소나노튜브는 반데르발스 힘으로 인해 엉킴과 응집이 발생하기 쉬우며, 이는 전기적, 기계적 특성에 필요한 3차원 망상 구조 형성을 방해해요. 이러한 문제를 해결하기 위해 탄소나노튜브에 하이드록실기를 도입하면 유기 용매에 대한 분산성을 향상시키고, 탄소나노튜브와 폴리머 계면에서의 결합력을 강화하여 기계적 특성을 향상시킬 수 있어요.

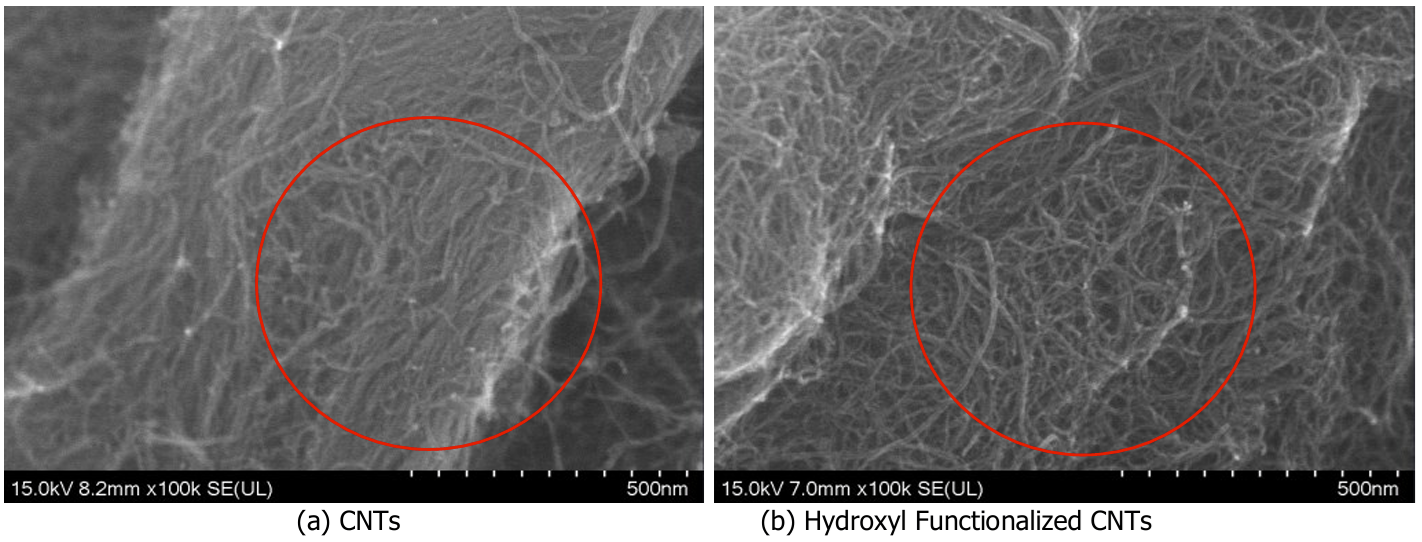

주사 전자 현미경(SEM)을 사용하여 탄소나노튜브와 하이드록실기로 기능화된 탄소나노 튜브의 표면을 분석한 결과, 반데르발스 힘에 의해 응집되었던 탄소나노튜브가 표면 개질을 통해 분산되는 것을 확인했어요.
표면 분석을 통해 확인된 것은, 하이드록실기로 기능화된 CNT가 기존의 CNT보다 서로 뭉치는 현상이 확연히 줄었다는 점이에요. 전자현미경(SEM)을 통한 분석으로 뚜렷이 드러났죠. 즉, 하이드록실기 기능화에 의한 탄소나노튜브의 표면 특성 분석을 통해, 기능화된 나노튜브가 훨씬 우수한 분산성을 갖게 되었음을 입증했어요.
성분 분석에서 발견된 흥미로운 사실들
하이드록실기 기능화 전후의 탄소나노튜브의 성분 분석 결과, 기능화 전에는 탄소(C)가 99.02 wt%, 산소(O)가 0.98%였으나, 기능화 후에는 탄소가 90.44%, 산소가 9.56%로 나타났습니다. 이는 표면 개질을 통해 산소(O) 함량이 8.58% 증가하여 하이드록실기가 성공적으로 기능화되었음을 의미해요.
에너지 분산 분광법(EDS)을 이용한 성분 분석에서는 기능화된 CNT의 산소(O) 원소 함량이 기능화 전과 비교해 약 8.58%나 증가했다는 사실을 발견했어요. 이는 CNT 표면에 하이드록실기(-OH)가 확실히 붙었음을 뜻하며, 산소 원소 증가로 인해 CNT가 더 안정화되고 다른 소재와의 결합력이 좋아졌음을 의미해요.
탄소나노튜브의 결함은 육각형 그래핀 프레임 측벽 끝단 및 틈, 오각형 등과 같은 불규칙성뿐만 아니라 산소가 공급될 때도 결함으로 간주해요. 이러한 결함은 하이드록실기 도입과 산화제 공정을 통해 안정화됩니다. 따라서 하이드록실기 기능화를 통한 산소 함량 증가는 계면 결합 개선 및 분산 촉진과 같은 안정화 효과를 가져올 것으로 기대됩니다
매핑 분석으로 보는 시각적 변화

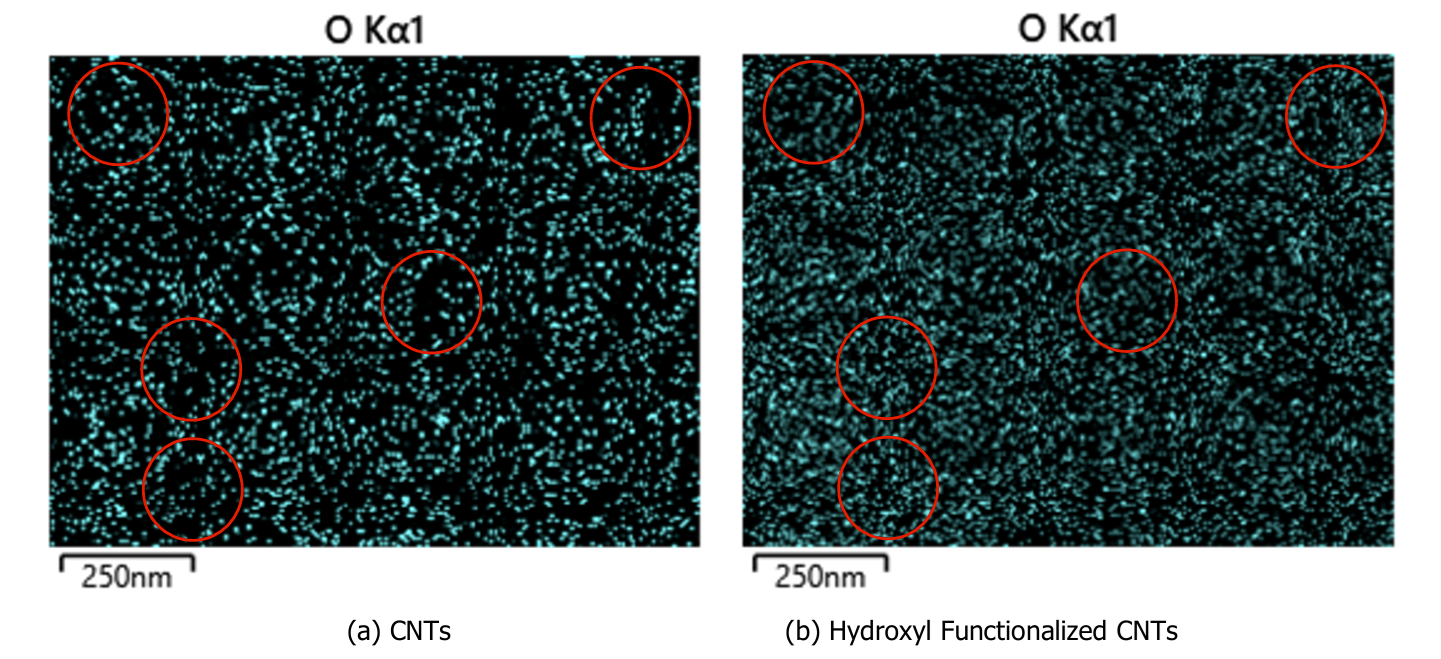

하이드록실기 기능화된 탄소나노튜브에서 산소(O) 함량 증가를 확인하였으며, 이에 따라 산소 원소 분포가 증가할 것으로 예상되요. 매핑 분석을 통해 산소 원소 분포를 확인한 결과, 하이드록실기 기능화가 진행되면서 산소 원소 분포가 시각적으로 증가한 것을 확인할 수 있었어요.
매핑 분석을 통해 기능화 후 CNT는 산소 원소가 더 균일하고 넓게 분포한 모습을 보였답니다. 이런 결과는 향후 CNT의 분산성과 다른 소재와의 접착력을 증명하는 데 큰 도움이 될 것으로 기대됩니다.
2. 앞으로의 연구 방향과 기대효과는?
하이드록실기 기능화에 의한 탄소나노튜브의 표면 특성 분석 결과를 바탕으로 연구팀은 앞으로 CNT를 세라믹 기반 소재와 혼합해 열 전도성 및 절연성 소재로서의 가능성을 추가로 확인할 계획이에요. 이를 통해 더욱 효율적인 열 방출 소재 개발로 이어질 것으로 보입니다.
결국 이번 연구 결과는 탄소나노튜브가 가진 잠재력을 더욱 크게 끌어낼 수 있는 아주 중요한 기반이 될 것입니다.
3. 마치며
전자 부품의 고밀도화 및 고집적화는 많은 열을 발생시키며, 이는 장치의 안정성에 영향을 줄 수 있습니다. 열 발생을 줄이기 위해 열전도성 및 전기 전도성이 우수한 탄소나노튜브가 많이 사용되지만, 탄소나노튜브는 반데르발스 힘에 의한 응집 및 계면 장력과 같은 고유한 문제로 인해 열전도 특성이 저하됩니다
본 연구에서는 탄소나노튜브를 개선하기 위해 하이드록실기를 이용한 표면 개질을 수행하였습니다. 제조된 하이드록실기 기능화 탄소나노튜브의 표면 특성을 분석하고, 탄소나노튜브의 분산성을 확인하였습니다. 또한, 성분 분석을 통해 표면 개질 후 산소 원소 조성비가 8.58% 증가하였고, 매핑 분석을 통해 산소 원소 분포가 증가한 것을 확인하였습니다.
하이드록실기 기능화 탄소나노튜브는 분명 매력적인 소재입니다. 응집 문제 해결, 계면 결합력 향상, 방열 특성 강화… 장점이 정말 많아요. 하지만 이게 끝은 아니에요. 앞으로는 이 기능화된 CNTs를 다양한 소재에 적용해서 실제 상용화까지 이어지는 연구가 더 활발하게 이뤄질 거예요.
